Qual é a diferença entre display LCD gráfico e display LCD de segmento?

Na eletrônica industrial, eletrodomésticos, dispositivos automotivos e equipamentos de medição portáteis, os displays LCD e os displays LED são os portadores mais comuns de interação homem-máquina. Entre todos os tipos de display convencionais, os displays gráficos de matriz de pontos e os displays de segmento (também conhecidos como telas de código de segmento) são as duas soluções de display de baixo e médio porte mais utilizadas. No campo dos displays LCD, duas tecnologias fundamentais resistiram ao teste do tempo: displays de segmento e displays gráficos de matriz de pontos. Embora ambos sirvam ao propósito de apresentar informações visuais aos usuários, eles operam com princípios fundamentalmente diferentes e se destacam em aplicações totalmente diferentes.

O que é uma exibição de segmento?

Um display de segmento é um dispositivo de display de estrutura fixa pré-fabricado com eletrodos de segmento independentes na tela. Sua estrutura interna é predefinida de acordo com o conteúdo fixo da tela, e a superfície da tela é dividida em vários segmentos independentes de exibição não ajustáveis. A estrutura mais comum é a estrutura de sete segmentos para display digital, e alguns modelos personalizados são equipados com segmentos de ícones fixos, como carga da bateria, intensidade do sinal, símbolos de temperatura e indicadores de função.

O princípio de funcionamento dos displays de segmento é muito mais simples do que o dos displays matriciais. O circuito de acionamento só precisa inserir sinais de alto e baixo nível para segmentos específicos. Quando o eletrodo de segmento correspondente é ligado, o segmento acende para formar números ou símbolos fixos; quando desligado, ele fica oculto.

O que é um display LCD gráfico?

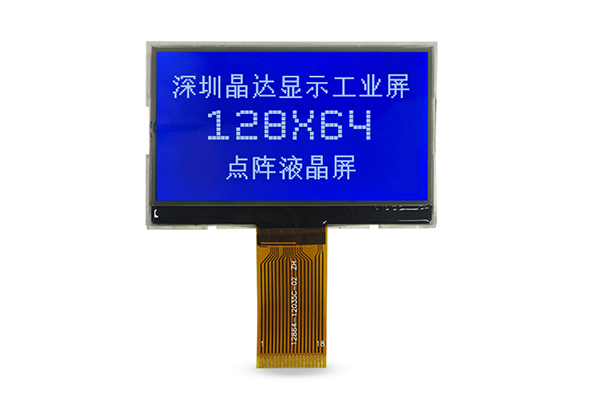

Um display LCD gráfico é um dispositivo de exibição de nível de pixel totalmente personalizado, composto por uma grade ordenada de unidades de pixels independentes organizadas em linhas e colunas fixas. Cada pixel na tela é controlado de forma independente pelo circuito de acionamento, que pode ser ligado ou desligado individualmente sem ser restringido por caracteres fixos ou estruturas de segmento. As especificações de resolução comuns incluem 128x32, 128x64, 192x64, 128x128, 240x128 e outros modelos padrão, atendendo às necessidades de tamanho de tela pequeno e médio.

O princípio de funcionamento central é baseado na tecnologia de condução de digitalização matricial. O chip de exibição controla os circuitos de linha e coluna para realizar varredura cíclica em pontos de pixel e ajusta o estado ligado-desligado e a escala de cinza de cada pixel de acordo com os dados de exibição de entrada.

Resumo de comparação

Display LCD gráfico de segmento de parâmetro

Combinados com as diferenças acima em desempenho, custo e funções, os dois monitores têm cenários de aplicação completamente diferenciados na indústria. A seleção precisa pode maximizar o desempenho do produto e otimizar o controle de custos.

1. Cenários típicos de aplicação de displays gráficos de matriz de pontos

Os displays gráficos de matriz de pontos são adequados para produtos que exigem interação homem-máquina complexa, conteúdo de exibição diversificado e expansão de iteração funcional. Os principais cenários de aplicação incluem telas sensíveis ao toque de controle industrial, instrumentos de teste inteligentes, equipamentos de detecção médica, terminais de pagamento POS, coletores de dados portáteis e dispositivos domésticos inteligentes de médio e alto padrão. Esses cenários precisam exibir texto multilinha, menus complexos, curvas de dados e ícones personalizados, e muitas vezes precisam atualizar as funções de exibição com iteração do produto, o que corresponde exatamente às vantagens de exibição flexível das telas matriciais.

Além disso, em displays auxiliares de bordo automotivos, equipamentos de monitoramento ambiental e dispositivos terminais inteligentes que precisam de atualização dinâmica de dados e exibição gráfica, os displays gráficos de matriz de pontos também são a escolha principal, que pode atender aos altos requisitos de visualização de produtos e experiência interativa.

2. Cenários típicos de aplicação de exibições de segmento

Os displays de segmento são usados ​​principalmente em equipamentos de exibição de conteúdo fixo e com função de exibição única e sensíveis ao custo. Os cenários típicos incluem eletrodomésticos como aquecedores de água, fogões de indução, aparelhos de ar condicionado e máquinas de lavar, bem como medidores inteligentes de água, medidores elétricos, medidores de gás, controles remotos, termômetros eletrônicos e instrumentos de medição portáteis de baixo custo. Esses produtos só precisam exibir números fixos, ícones de estado simples e valores de parâmetros, sem interação gráfica complexa e iteração de funções, o que pode maximizar a vantagem de custo e a estabilidade das telas de segmento.

Enquanto isso, em luzes indicadoras de equipamentos industriais, dispositivos de detecção de energia e equipamentos de monitoramento de espera de longo prazo que buscam baixo consumo de energia e alta durabilidade, os monitores de segmento também são a solução de exibição preferida na indústria.

Como escolher o display LCD monocromático correto?

Resumindo, a diferença essencial entre displays gráficos de matriz de pontos e displays de segmentos reside na flexibilidade do display e na escalabilidade estrutural. Os displays LCD de segmento contam com estruturas de segmento fixo, com baixo custo, baixo consumo de energia, alta estabilidade e funções únicas, com foco em cenários de exibição de símbolos digitais fixos e simples. Os monitores gráficos de matriz de pontos contam com controle de matriz de pixels independente, com conteúdo de exibição flexível e diversificado, forte escalabilidade e consumo de energia um pouco maior
