O que é display LCD positivo e display LCD negativo?

Telas LCDtornaram-se a espinha dorsal das interfaces visuais em inúmeros setores, desde eletrônicos de consumo e instrumentação industrial até painéis automotivos e dispositivos médicos. Se você já comprou telas industriais, painéis de instrumentos, displays automotivos ou monitores de dispositivos portáteis, provavelmente já encontrou os termos display LCD de modo positivo e display LCD de modo negativo. Esses dois modos principais de exibição LCD definem a aparência visual fundamental, o mecanismo de transmissão de luz, a legibilidade, o consumo de energia e os limites de aplicação das telas LCD monocromáticas e coloridas básicas. Apesar de seu amplo uso em eletrônicos comerciais e industriais, a maioria dos compradores e engenheiros não consegue compreender completamente seus princípios de funcionamento, principais diferenças e vantagens específicas de cada cenário, levando à seleção inadequada de tela que compromete o desempenho do dispositivo e a experiência do usuário.

O que é um display LCD positivo?

Um display LCD positivo é um modo de display LCD padrão caracterizado por texto/gráficos escuros em um fundo claro. Num estado desligado ou não ativado, a área de pixels do LCD permanece transparente ou brilhante, enquanto os pixels ativados bloqueiam a luz para formar um conteúdo escuro no display. As manifestações visuais comuns incluem caracteres pretos em um fundo branco/cinza, símbolos pretos em um fundo verde-amarelo e ícones escuros em um fundo prateado reflexivo.

As telas LCD positivas adotam uma estrutura de polarizador cruzado, que é a configuração óptica de LCD mais tradicional e amplamente utilizada. Este modo é altamente dependente da luz ambiente e apresenta excelente desempenho antirreflexo, tornando-o a escolha preferida para dispositivos de exibição em ambientes externos e de alto brilho.

O que é um display LCD negativo?

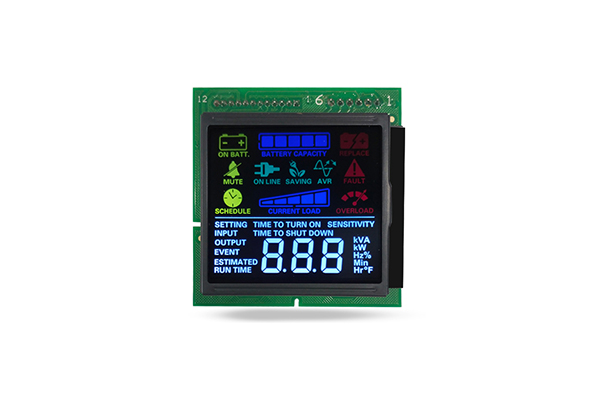

Um display LCD negativoé o modo de exibição oposto, apresentando texto/gráficos brilhantes em um fundo escuro. Quando a tela está desligada, toda a área de exibição fica bloqueada e aparece em preto escuro ou cinza escuro. Quando os pixels são energizados, as moléculas de cristal líquido giram para permitir a passagem da luz de fundo, formando um conteúdo luminoso e brilhante contra o fundo escuro.

Os displays LCD negativos usam uma estrutura polarizadora alinhada. Ao contrário dos LCDs positivos, eles não podem depender da luz ambiente para exibição e devem ser equipados com um módulo de luz de fundo para apresentar conteúdo nítido. Este modo oferece contraste ultra-alto e efeitos visuais delicados em ambientes internos e com pouca luz, amplamente aplicado em eletrônicos de consumo, interiores automotivos e painéis de controle industriais internos.

Princípio de funcionamento de monitores LCD positivos

Os LCDs positivos são construídos com dois polarizadores cruzados verticalmente (deslocamento de 90 graus). A camada de cristal líquido no estado relaxado e não energizado gira a luz ambiente em 90 graus, permitindo que a luz passe suavemente pelos dois polarizadores. Isso torna todo o fundo da tela brilhante e transparente quando desligado.

Quando uma voltagem é aplicada a um pixel específico, as moléculas de cristal líquido perdem seu arranjo torcido e se alinham verticalmente com o campo elétrico. Eles não giram mais a luz, então a luz incidente é bloqueada pelo polarizador superior. A área do pixel perde a transmissão de luz e forma textos ou padrões escuros. Simplificando, ligar é igual a conteúdo escuro, desligar é igual a fundo claro.

Princípio de funcionamento de monitores LCD negativos

Os displays LCD negativos adotam um layout de polarizador paralelo, onde os polarizadores superior e inferior são alinhados na mesma direção. No estado não energizado, as moléculas de cristal líquido giram para girar a luz em 90 graus, fazendo com que a luz seja bloqueada pelos polarizadores alinhados. A tela inteira permanece escura no estado desligado.

Quando a voltagem é aplicada aos pixels alvo, as moléculas de cristal líquido se endireitam e param de girar a luz. A luz de fundo passa suavemente pelos polarizadores duplos, formando um conteúdo de exibição brilhante e de alto brilho no fundo escuro. Sua lógica central é que ligar é igual a conteúdo claro, desligar é igual a fundo escuro.

Principais diferenças entre monitores LCD positivos e negativos

Para ajudá-lo a distinguir e selecionar rapidamente o modo de exibição correto, resumimos as principais diferenças entre monitores LCD positivos e negativos em oito dimensões críticas: efeito visual, estrutura do polarizador, dependência da luz de fundo, adaptabilidade à luz, contraste, consumo de energia, ângulo de visão e custo.

1. Apresentação Visual

LCD positivo:Fundo clássico brilhante com conteúdo escuro, efeito visual natural e suave, alinhado aos hábitos de leitura tradicionais. O tom da tela é principalmente branco neutro, cinza ou verde-amarelo, com baixa fadiga visual durante visualização de longo prazo.

LCD negativo:Fundo escuro com conteúdo luminoso brilhante, forte impacto visual, aparência sofisticada e delicada. O fundo escuro destaca efetivamente o conteúdo da exibição, tornando o texto e os ícones mais proeminentes e em camadas.

2. Dependência de luz de fundo e amplificador; Adaptabilidade à luz

Esta é a diferença mais prática em cenários de aplicação. Os LCDs positivos são dominantes na luz ambiente, apresentando melhor desempenho em ambientes claros, como luz solar externa, luz forte em ambientes internos e espaços de trabalho abertos. Mesmo sem luz de fundo, eles podem manter efeitos de exibição ultra nítidos e não serão ofuscados pela forte luz ambiente.

LCDs negativos têm luz de fundo dominante. Eles apresentam qualidade de exibição de alto nível em ambientes internos escuros, cenas noturnas e condições de trabalho com pouca luz, com suporte de luz de fundo uniforme. No entanto, sob luz solar forte, o brilho da luz de fundo é facilmente sobrecarregado pela luz ambiente, causando conteúdo desbotado e legibilidade reduzida. Para se adaptarem a ambientes claros, os LCDs negativos requerem retroiluminação de alto brilho acima de 800 nits, o que aumenta significativamente o consumo de energia.

3. Desempenho de contraste e ângulo de visão

Em ambientes internos com pouca luz, os LCDs negativos têm taxas de contraste muito mais altas do que os LCDs positivos. O fundo escuro puro elimina a interferência de vazamento de luz, tornando as bordas do conteúdo mais nítidas e os detalhes mais delicados. Enquanto isso, os LCDs negativos apresentam ângulos de visão mais amplos com mudança de cor insignificante e atenuação de brilho em todas as direções.

LCDs positivos têm contraste relativamente moderado. Devido ao fundo claro, a lacuna entre as camadas claras e escuras é menor, mas a estabilidade do ângulo de visão em ambientes claros é melhor. Eles não são propensos a desfoque de reflexo ou atenuação de contraste sob luz forte, com desempenho de exibição em exteriores mais estável.

4. Consumo de energia e durabilidade

Os LCDs positivos têm vantagens absolutas na economia de energia. A maioria dos cenários de aplicação não requer ativação de luz de fundo, dependendo inteiramente da luz ambiente para exibição. Mesmo com iluminação de fundo auxiliar, o baixo brilho é suficiente para atender à demanda, prolongando bastante a vida útil da bateria do dispositivo. Eles são a primeira escolha para dispositivos portáteis de baixo consumo de energia.

Conclusão

A distinção entre monitores LCD positivos e negativos representa uma das escolhas mais fundamentais na seleção de monitores.Visores LCD positivosoferecem legibilidade superior à luz solar, menor consumo de energia e menor custo - tornando-os ideais para aplicações externas, alimentadas por bateria e sensíveis ao custo. Os monitores LCD de modo negativo oferecem maior contraste, ângulos de visão internos mais amplos e uma estética premium - perfeitos para produtos internos, com pouca luz e focados em design.
