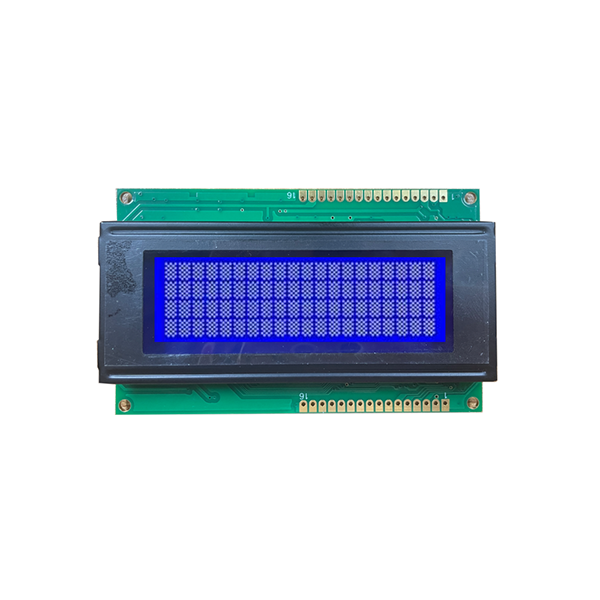

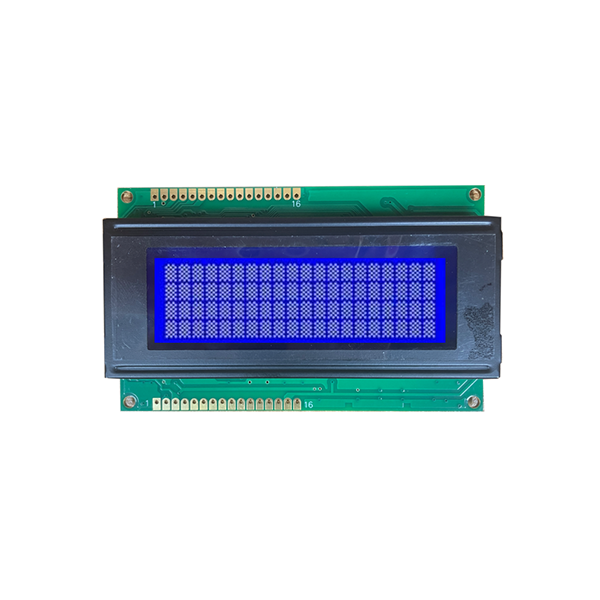

modo negativo positivo do LCD da exposição STN do LCD do caráter 20x4

Este modo LCD positivo e negativo STN de display LCD de 20x4 caracteres fabricado na China oferece um layout versátil de 4 linhas para IHM industrial.
Módulo nº: Série JDA2004-01
Tecnologia: tecnologia COB
Ângulo de visão: amplo ângulo de visão
Temperatura operacional: -20 a 70 ℃
IC da unidade: AIP31066

Enviar consulta

Avaliação: 5.0

(Contagem de classificação: 1)

Descrição do produto

Fornecendo layouts claros e estruturados para IHM industrial, estemodo negativo positivo do LCD da exposição STN do LCD do caráter 20x4apresenta um formato de 4 linhas e 20 caracteres com um driver AIP31066 e um conjunto COB robusto.

Visão geral do modo negativo positivo do LCD da exposição STN do LCD do caráter 20x4

Omodo negativo positivo do LCD da exposição STN do LCD do caráter 20x4é uma solução de display altamente versátil e confiável desenvolvida para ambientes industriais exigentes. Se você precisa de navegação em menus, atualizações de status em tempo real ou diagnósticos, este módulo oferece resultados visuais claros e estruturados.

A série JDA2004-01 usa o drive IC AIP31066 e opera com um esquema de condução de 1/16 de serviço e 1/5 de polarização. O ângulo de visão é fixado em 6 horas. Para compradores que desejam integrar estemodo negativo positivo do LCD da exposição STN do LCD do caráter 20x4, a placa PCB padrão e o amplo ângulo de visão simplificam a instalação em interfaces de máquinas e painéis de automação de fábrica.

EXIBIR CONTEÚDO

20*4 caracteres

CONDUÇÃO IC

AIP31066

ESQUEMA DE CONDUÇÃO

1/16 de serviço, 1/5 de polarização

Parâmetros técnicos da série JDA2004-01
Exibir conteúdo	204 caracteres (58 pontos)
Dimensões do contorno	98(L)60(C)13,2(A)mm
Área de visualização	77(L)*25,2(L)mm
Área Ativa	70,4(L)*20,8(L)mm
Ângulo de visão	6 horas
Opções de luz de fundo	Branco / Amarelo-Verde
Temperatura operacional.	-20 a 70°C
Temperatura de armazenamento.	-30 a 80°C

Opções disponíveis para este módulo LCD de 20x4 caracteres

Para se adequar a diferentes designs de carcaça e estética de marca, oferecemos três configurações ópticas padrão para estemodo negativo positivo do LCD da exposição STN do LCD do caráter 20x4. Você pode selecionar o tipo exato de LCD e a cor da luz de fundo necessária para a produção em massa.

Módulo nº.	Tipo LCD	Cor da luz de fundo
2004SBW-01	Modo negativo azul STN	Branco
2004SYG-01	STN Amarelo Verde Modo Positivo	Amarelo-Verde
2004SGW-01	Modo Positivo Cinza STN	Branco

Aplicações e casos de uso industrial

Omodo negativo positivo do LCD da exposição STN do LCD do caráter 20x4fornece uma interface confiável e fácil de ler para os operadores. É amplamente escolhido por engenheiros para:

▸ Painéis de automação de fábrica- exibindo o status da máquina, códigos de erro e parâmetros operacionais.

▸ Equipamento de diagnóstico- mostrar dados em tempo real e resultados de medição em dispositivos médicos e de teste.

▸ Interfaces de máquinas- oferecendo navegação de menu e configurações de parâmetros para máquinas industriais.

20x4 Character LCD Display STN Positive Negative LCD Mode application

Display LCD de 20x4 caracteres em equipamentos industriais.

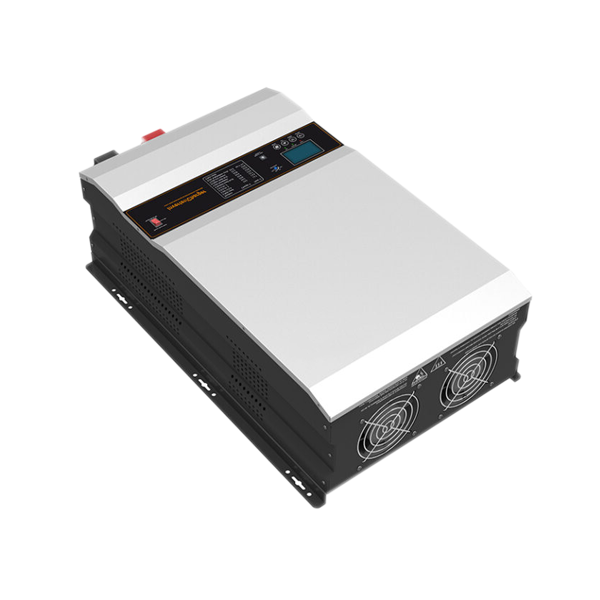

20x4 character display used in UPS system

Modo LCD negativo positivo STN em um sistema UPS.

Personalização e Fornecimento por JINGDA

Como fabricante líder de displays, oferecemos suporte completo para o seumodo negativo positivo do LCD da exposição STN do LCD do caráter 20x4requisitos. Se você precisa ajustar o layout da PCB, alterar o tipo de conector ou modificar a luz de fundo, nossa equipe de engenharia pode cuidar disso.

Para explorar outros formatos, você pode ver nossoDisplay LCD de caracterescategoria. Se você precisar de uma resolução mais alta para gráficos complexos, considere nossotela gráfica do modo positivo da exposição STN de 128x64 LCD. Para interfaces numéricas mais simples, nossoVisor LCD de segmentoseção também está disponível.

Com nossas instalações de sala limpa de 6.000 m² e gerenciamento de qualidade ISO, cadamodo negativo positivo do LCD da exposição STN do LCD do caráter 20x4é testado quanto ao desempenho óptico e confiabilidade elétrica antes do envio. Envie seu desenho ou especificações de destino para nossa equipe de vendas para receber uma cotação abrangente em 24 horas.

Perguntas frequentes

Quais são as diferenças entre os três modelos da série JDA2004-01?

Os três modelos oferecem diferentes modos ópticos: 2004SBW-01 é STN Azul Negativo com luz de fundo branca, 2004SYG-01 é STN Amarelo Verde Positivo com luz de fundo amarelo-verde e 2004SGW-01 é STN Cinza Positivo com luz de fundo branca.

Este modo LCD negativo positivo STN de display LCD de 20x4 caracteres inclui uma placa PCB?

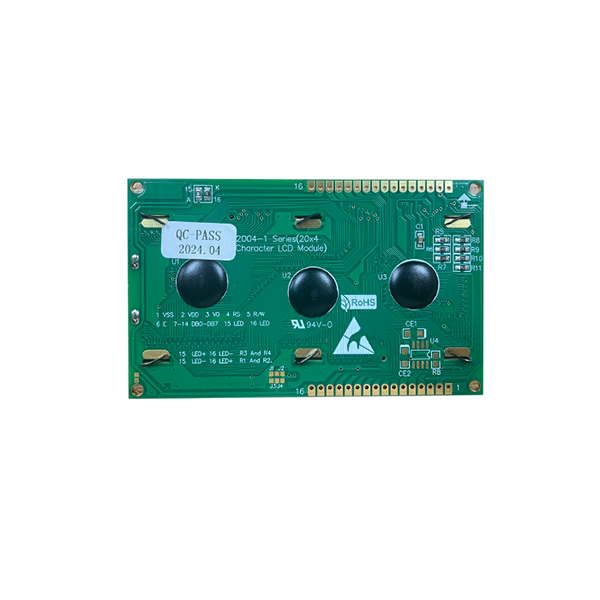

Sim, este módulo LCD de caracteres é construído com tecnologia COB e vem com uma placa PCB padrão para fácil montagem e integração em seu hardware existente.

Qual é a quantidade mínima de pedido e prazo de entrega?

Para configurações padrão, oferecemos suporte tanto para pedidos de amostra quanto para produção em massa. Envie-nos suas necessidades e nossa equipe fornecerá um orçamento e prazo de entrega em 24 horas.

O driver IC AIP31066 pode ser personalizado?

O módulo padrão usa o driver AIP31066. Se o seu projeto exigir um IC diferente por motivos de compatibilidade, podemos discutir soluções personalizadas para pedidos de grande volume.
