tela gráfica do modo positivo da exposição STN de 128x64 LCD

Esta tela gráfica de modo positivo STN com display LCD 128x64 foi projetada para confiabilidade de nível industrial e produção em massa.
Módulo nº: JDA12864-23001
Tecnologia: tecnologia COB
Ângulo de visão: amplo ângulo de visão
Temperatura operacional: -20 a 70 ℃
Unidade IC: AIP31107 e AIP31108

Enviar consulta

Avaliação: 5.0

(Contagem de classificação: 1)

Descrição do produto

Fabricado para aplicações de nível industrial, estetela gráfica do modo positivo da exposição STN de 128x64 LCDoferece visuais nítidos de matriz de pontos. Apresentando uma fonte de alimentação de 3,0 V e ICs de driver AIP31107, garante desempenho estável em painéis de controle, dispositivos médicos e medidores inteligentes.

Tela gráfica de modo positivo STN com display LCD 128x64: recursos e especificações

Procurar um confiáveltela gráfica do modo positivo da exposição STN de 128x64 LCDrequer um fornecedor que entenda tanto o desempenho óptico quanto a consistência da produção em massa. O módulo JDA12864-23001 é construído exatamente em torno dessas necessidades. Ao combinar o vidro de modo positivo STN maduro com um conjunto COB robusto, ele fornece uma solução visual altamente econômica.

Essetela gráfica do modo positivo da exposição STN de 128x64 LCDutiliza os ICs de driver AIP31107 e AIP31108, operando sob um esquema de condução de 1/64 e 1/9 de polarização. A direção de visualização das 6 horas e a matriz de pontos de 128x64 tornam-no altamente versátil. Também oferecemos suporte à personalização do IC de acionamento para combinar perfeitamente com sua PCB e firmware existentes.

	CONTEÚDO E TENSÃO DA EXIBIÇÃO 128×64 pontos \| 3,0V

	CONDUÇÃO IC E ESQUEMA AIP31107 e AIP31108 \| Serviço 1/64, polarização 1/9

	ÁREA ATIVA E TEMP. 56,28 × 38,36 mm \| -20 a 70°C

Parâmetros técnicos JDA12864-23001
Módulo nº.	JDA12864-23001
Tamanho do módulo	78(C)×70(L)×12,5(A)mm
Área de visualização	62,00(L)mm×44,00(L)mm
Área Ativa	56,28(L)mm×38,36(L)mm
Exibir conteúdo	128×64 pontos
Fonte de energia	3,0V
Unidade IC	AIP31107 e AIP31108
Esquema de condução	1/64 de serviço, 1/9 de polarização
Direção de visualização	6 horas
Temperatura operacional.	-20 a 70°C
Temperatura de armazenamento.	-30 a 80°C

Aplicações da Tela Gráfica Positiva STN

Devido à sua alta confiabilidade e economia, estetela gráfica do modo positivo da exposição STN de 128x64 LCDé amplamente escolhido por engenheiros para uma variedade de requisitos de IHM e exibição de dados:

▸ Sistemas de Controle Industrial- inversores de frequência, interfaces PLC e painéis de controle de máquinas.

▸ Equipamento Médico- monitores de pacientes, dispositivos de diagnóstico e medidores de saúde portáteis.

▸ Trânsito e Transporte- sistemas de orientação de estacionamentos, máquinas de emissão de bilhetes e registradores de dados.

▸ Eletrônicos de consumo- eletrodomésticos inteligentes, equipamentos de áudio e ferramentas de medição.

128x64 LCD Display STN Positive Mode Graphic Screen Application

Display LCD 128x64 Tela gráfica de modo positivo STN em aplicação industrial.

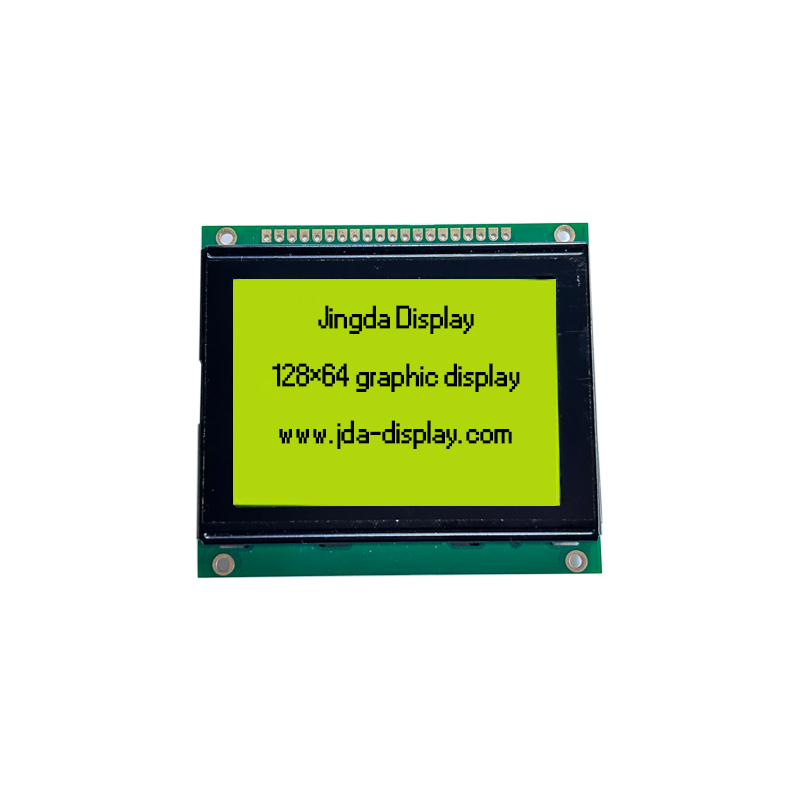

12864 graphic LCD module display

Display de modo positivo STN mostrando dados de matriz de pontos.

Personalização e suporte à produção em massa

Este módulo de catálogo é um excelente ponto de partida, mas nossos recursos vão muito além das peças padrão. Se você precisa de um totalmente personalizadotela gráfica do modo positivo da exposição STN de 128x64 LCD, nossa equipe de engenharia está pronta para ajudar. Oferecemos ferramentas de vidro personalizadas, redesenhos de pinagem e cores de luz de fundo alternativas.

Personalização do IC do driver- Modifique a configuração do AIP31107/31108 para corresponder ao seu firmware existente.

Polarizador e luz de fundo- Opções reflexivas, transfletivas ou transmissivas com retroiluminação LED branca, azul ou verde.

Tipos de conectores- Pin header, conector Zebra ou cabo FPC para se adequar ao seu processo de montagem.

Cotação Rápida- Envie seu desenho e demanda anual para receber um orçamento completo em até 24 horas.

Para comparar com outras opções de exibição monocromática, visite nossoVisor LCD gráficopágina da categoria. Você também pode explorar nossoMódulo de exposição positiva do módulo FSTN da exposição de 128×64 LCDpara modos ópticos alternativos. Se o seu projeto exigir leituras numéricas mais simples, oVisor LCD de segmentoseção pode oferecer uma solução mais econômica.

Qualidade de Fabricação e Compromisso EEAT

fabrica módulos LCD monocromáticos desde 2015. Nossa instalação livre de poeira de 6.000 m² em Fujian possui salas limpas Classe 100 e Classe 1000, garantindo que cadatela gráfica do modo positivo da exposição STN de 128x64 LCDé montado sem contaminação. Seguimos rigorosamente os protocolos de gestão de qualidade ISO e podemos fornecer relatórios de conformidade e inspeção RoHS para auditorias de compras. Cada lote passa por rigorosos testes elétricos e ópticos antes do envio.

Perguntas frequentes

O IC de condução desta tela gráfica de modo positivo STN com display LCD 128x64 pode ser personalizado?

Sim. A configuração padrão usa AIP31107 e AIP31108. No entanto, podemos personalizar o driver IC de acordo com seus requisitos específicos de firmware ou hardware para produção em volume.

Qual é a quantidade mínima de pedido para este módulo LCD gráfico 12864?

O MOQ depende se é uma configuração padrão em estoque ou requer ferramentas personalizadas. Para amostras padrão e pedidos em grandes quantidades, entre em contato com nossa equipe de engenharia para obter um orçamento em 24 horas.

O modo positivo STN requer luz de fundo?

As exibições de modo positivo STN são normalmente reflexivas ou transfletivas. Dependendo do ambiente da sua aplicação, um conjunto de retroiluminação LED pode ser adicionado ao módulo para facilitar a leitura em condições de pouca luz.

Qual é o prazo de entrega para pedidos de produção em massa?

As amostras padrão geralmente são enviadas dentro de 3 a 7 dias úteis. Para produção em massa, o prazo de entrega é confirmado juntamente com a cotação com base no volume anual e nas necessidades de ferramentas.
