Visor LCD de segmento VA Modo LCD negativo

A empresa JDA é um fabricante e fornecedor profissional de monitores LCD de segmento em Shenzhen, China. O display LCD de segmento VA modo LCD negativo é uma solução de display comumente usada em eletrodomésticos, equipamentos médicos, instrumentação e dispositivos de controle industrial, conhecida por sua alta eficiência, baixo consumo de energia e apresentação visual clara. Nossos produtos LCD têm a vantagem de alto custo-benefício e podem fornecer uma boa solução de LCD para os clientes.
Módulo nº: JDA0301-19101A1
Tecnologia: tecnologia COB
Temperatura operacional: -20 a 70 ℃
IC da unidade: TCP802-01
Ângulo de visão: amplo ângulo de visão

Enviar consulta

Avaliação: 5.0

(Contagem de classificação: 1)

Descrição do produto

EsseVisor LCD de segmento VA Modo LCD negativoopera a 3,3 V, mostrando segmentos brancos brilhantes em um fundo preto profundo. Foi concebido para inversores, sistemas UPS, contadores e painéis de controlo industriais onde o contraste e a estabilidade a longo prazo são mais importantes do que a cor.

Visor LCD de segmento VA Modo LCD negativo: especificações e aplicações

Os engenheiros em busca de umVisor LCD de segmento VA Modo LCD negativogeralmente precisam de três coisas ao mesmo tempo: uma tela que permaneça legível sob forte luz ambiente, um esquema de driver que corresponda a uma placa de 3,3 V existente e um fornecedor que possa repetir a mesma qualidade em todas as execuções de produção. O JDA0301-19101A1 é construído exatamente em torno desse resumo.

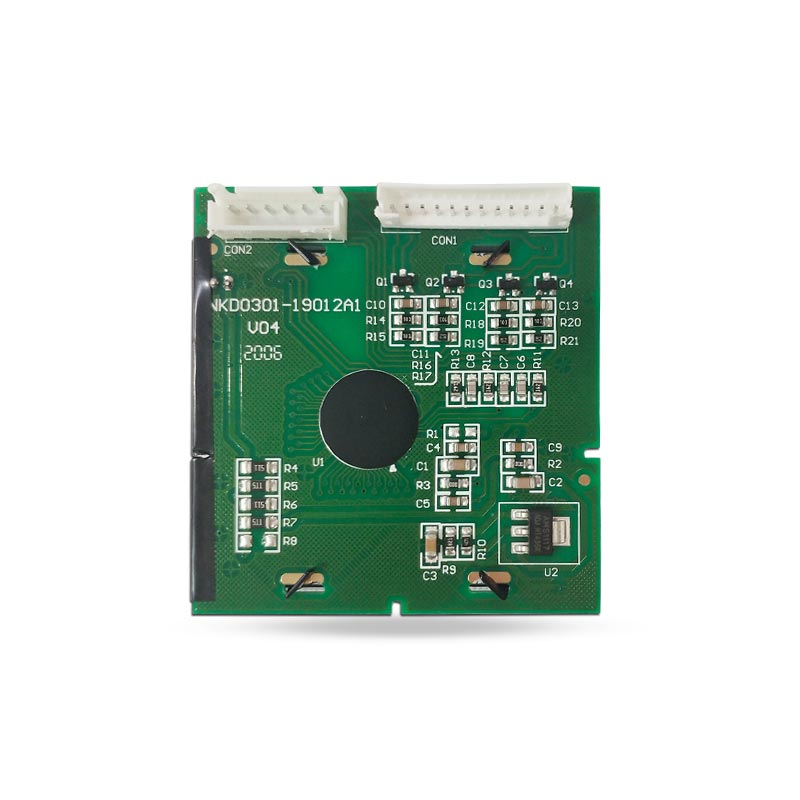

EsseVisor LCD de segmento VA Modo LCD negativocombina vidro de modo negativo com montagem COB (chip-on-board), de modo que o driver TCP802-01 fica diretamente no PCB e a unidade é montada como um componente acabado. Com um polarizador transmissivo e retroiluminação LED atrás dele, a tela produz um fundo quase preto com segmentos brancos.

	TIPO LCD E TENSÃO LÓGICA VA / Negativo \| VDD = 3,3 V

	CONDUÇÃO IC E MÉTODO TCP802-01 \| 1/3 DEVER, 1/2 VIÉS

	ÁREA ATIVA E TEMP. 46 × 41 mm \| -20 a 70°C

Especificações JDA0301-19101A1 - Display LCD de segmento VA Modo LCD negativo
Módulo nº.	JDA0301-19101A1
Tipo LCD	VA/Negativo
Tecnologia de montagem	COB (chip a bordo)
Tamanho do módulo	58(L) × 60(A) × 15,8(T) mm
Exibir VA (área ativa)	46(L) × 41(A) mm
Método de condução	1/3 DEVER, 1/2 VIÉS
Unidade IC	TCP802-01
Ângulo de visão	12 horas
Tipo de polarizador	Transmissivo
Temperatura operacional.	-20 a 70°C
Temperatura de armazenamento.	-30 a 80°C

Por que os engenheiros escolhem nosso modo LCD negativo VA com display LCD de segmento

Contraste que sobrevive aos gabinetes reais

EsseVisor LCD de segmento VA Modo LCD negativooferece um fundo preto genuinamente profundo em vez do tom cinza típico dos monitores TN, para que os segmentos iluminados permaneçam legíveis sob a forte iluminação de fábrica e atrás de painéis fumê.

Baixo consumo de energia, longa vida útil em campo

A tecnologia de segmento monocromático desenha apenas o que a luz de fundo e o driver exigem. Não há processamento de vídeo, sobrecarga de atualização e acúmulo de calor, o que é adequado para medidores com alimentação contínua e painéis frontais de inversores.

Compatibilidade elétrica imediata

Uma fonte lógica de 3,3 V com unidade de 1/3 de serviço e 1/2 de polarização corresponde aos trilhos MCU usados na maioria dos inversores, UPS e plataformas de medição, reduzindo a necessidade de mudança de nível ou reprojeto de driver externo.

Onde este módulo LCD de segmento é usado

A combinação de óptica VA negativa, ampla temperatura operacional e robustez COB torna esteVisor LCD de segmento VA Modo LCD negativouma escolha prática entre diversas categorias de equipamentos:

▸ Inversores solares e sistemas UPS- leituras de status, códigos de falha e parâmetros de saída visíveis à distância.

▸ Medição inteligente- contadores de electricidade, água e gás que devem permanecer legíveis durante uma década de serviço.

▸ Controle e instrumentação industrial- conversores de frequência, medidores de potência, equipamentos de teste e gabinetes de controle.

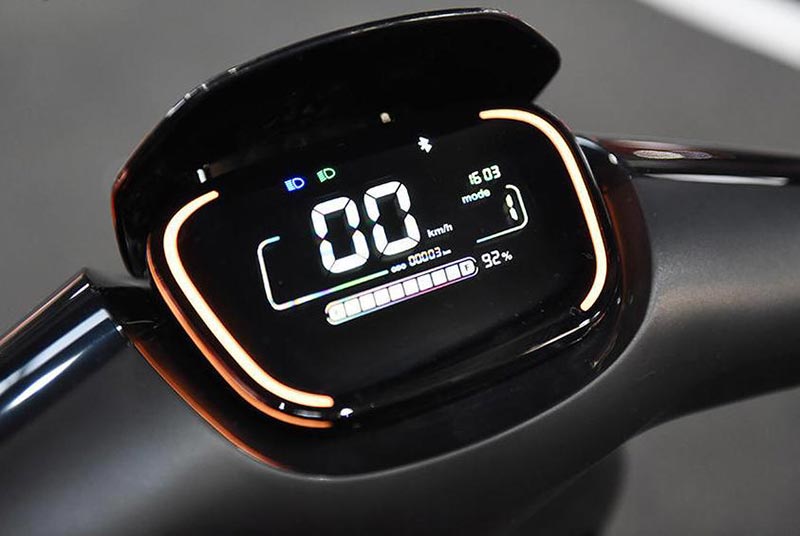

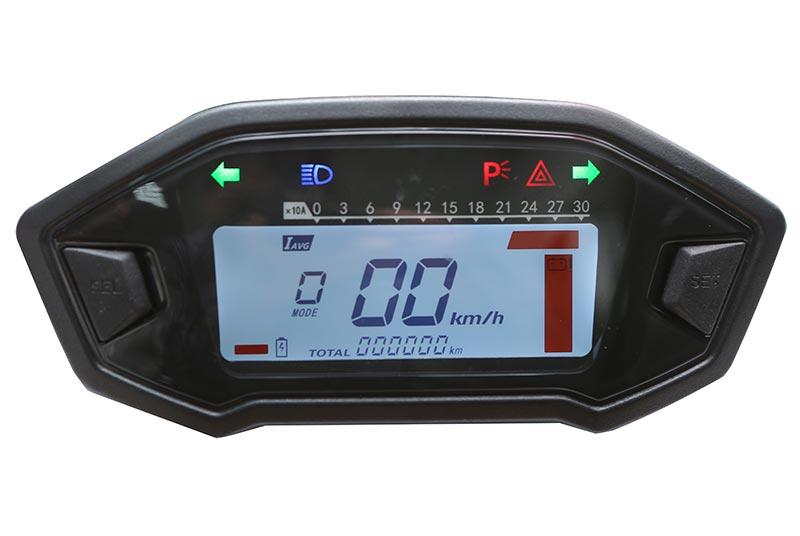

▸ Eletrônica automotiva e de transporte- painéis auxiliares e unidades de monitoramento.

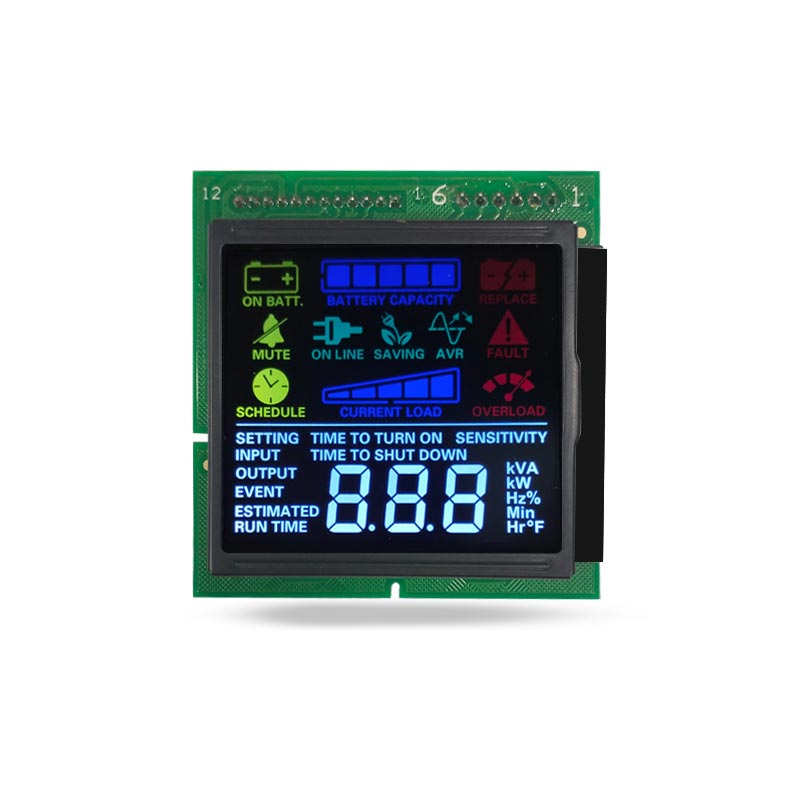

Segment LCD Display VA Negative LCD Mode in a power inverter

Display LCD de segmento VA Modo LCD negativo no painel frontal de um inversor de potência.

Segment LCD module used for solar inverter and UPS readouts

Módulo LCD de segmento usado para leituras de inversores solares e UPS.

Se o seu projeto precisar de uma janela óptica mais ampla em vez de uma direção fixa de 12 horas, oVisor LCD de segmento de ângulo de visão completo VA para energia solarcobre esse requisito com a mesma aparência de modo negativo. Os compradores que trabalham com um orçamento mais apertado geralmente avaliam oVisor LCD negativo de 7 segmentos HTNem paralelo.

Personalização, amostras e pedidos

Este módulo de catálogo é um ponto de partida e não um item fixo. A maioria dos nossos projetos de display personalizado começa com um desenho do cliente ou uma amostra retirada de um produto existente e termina com um módulo correspondente que cabe na mesma caixa. Se você precisa de um conjunto COB padrão ou de um conjunto totalmente personalizadoVisor LCD de segmento VA Modo LCD negativo, nossa equipe de engenharia apoia seu projeto.

Arte do segmento e tamanho do vidro- novos padrões de segmento, ícones e logotipos adaptados ao seu layout.

Opções de pinagem e conector- atribuição de pinos, FPC ou terminação de cabeçote de pino correspondente ao seu PCB.

Luz de fundo e cor- retroiluminação LED branca, azul ou âmbar para se adequar à caixa e ao idioma da marca.

Cotação dentro de 24 horas- envie seu desenho, volume anual e preço alvo e receba preços e resposta técnica no próximo dia útil.

Amostras antes do ferramental- as amostras padrão são normalmente enviadas dentro de 3 a 7 dias úteis após a confirmação do sorteio.

A documentação técnica completa para a gama mais ampla está disponível no sitedisplay LCD de segmentopágina de categoria, e se o seu design estiver caminhando para uma interface colorida, oTela LCD e OLED monocromáticaA seção explica onde os módulos de segmento, caractere, gráfico e PMOLED se ajustam melhor.

Documentação de fabricação, testes e qualidade

foi fundada em setembro de 2015 e opera uma fábrica livre de poeira de 6.000 m² em Wuping, Fujian. Cada lote do nossoVisor LCD de segmento VA Modo LCD negativopassa na inspeção de material de entrada, verificações em processo e testes elétricos e ópticos finais antes de embalar. Possuímos certificação de gestão de qualidade ISO e fornecemos documentação de conformidade RoHS mediante solicitação.

COG and COB assembly lines

Linhas de montagem COG e COB dentro da oficina de sala limpa.

ISO quality management and RoHS documentation

Gestão de qualidade ISO e documentação RoHS.

Perguntas frequentes

O layout do segmento e a pinagem deste modo LCD negativo VA do display LCD de segmento podem ser personalizados?

Sim. A arte do segmento, o tamanho do vidro, a atribuição dos pinos, a cor da luz de fundo e o tipo de conector podem ser modificados a partir do seu desenho ou de uma amostra de referência. A revisão de engenharia e os preços são retornados dentro de 24 horas.

Este módulo precisa de luz de fundo?

Esta versão usa um polarizador transmissivo, portanto, uma luz de fundo LED é necessária para leitura com pouca luz. Normalmente é especificada uma luz de fundo branca ou azul, produzindo segmentos brancos sobre um fundo preto.

Como o VA negativo se compara ao HTN negativo?

Este modo LCD negativo VA do display LCD de segmento oferece níveis de preto mais profundos, maior contraste e uma faixa de visualização mais ampla; O negativo HTN é uma alternativa de baixo custo com ângulos de visão mais estreitos. Ambos são displays de segmento monocromático.

Qual prazo de entrega devo planejar?

As cotações são emitidas em até 24 horas. As amostras padrão geralmente são enviadas dentro de 3 a 7 dias úteis após a confirmação do desenho, e os cronogramas de produção em massa são confirmados junto com a cotação.
