O que torna o módulo de exibição PM OLED SSD1306 de 0,96 polegadas tão confiável para projetos incorporados?

OMódulo de exibição PM OLED de 0,96 polegadas SSD1306tornou-se uma das soluções de exibição em miniatura mais amplamente utilizadas em eletrônicos embarcados, dispositivos IoT, sistemas vestíveis e projetos de engenharia DIY. Este artigo explora detalhadamente sua arquitetura, vantagens de desempenho, métodos de integração e aplicativos do mundo real. Ele foi projetado para ajudar engenheiros, designers de produtos e amadores a entender por que esse módulo OLED compacto é confiável para saída de alta clareza, baixo consumo de energia e estabilidade de longo prazo em ambientes exigentes.

Índice

• 1. Visão geral do módulo de exibição OLED PM de 0,96 polegadas SSD1306
• 2. Arquitetura Interna e Princípio de Funcionamento
• 3. Principais recursos e vantagens
• 4. Especificações técnicas explicadas
• 5. Como integrar o módulo OLED SSD1306
• 6. Interfaces de comunicação (I2C vs SPI)
• 7. Consumo e eficiência de energia
• 8. Problemas comuns e solução de problemas
• 9. Comparação entre OLED e LCD
• 10. Cenários de aplicação do mundo real
• 11. Considerações de projeto para engenheiros
• 12. Perguntas frequentes
• Conclusão

1. Visão geral do módulo de exibição OLED PM de 0,96 polegadas SSD1306

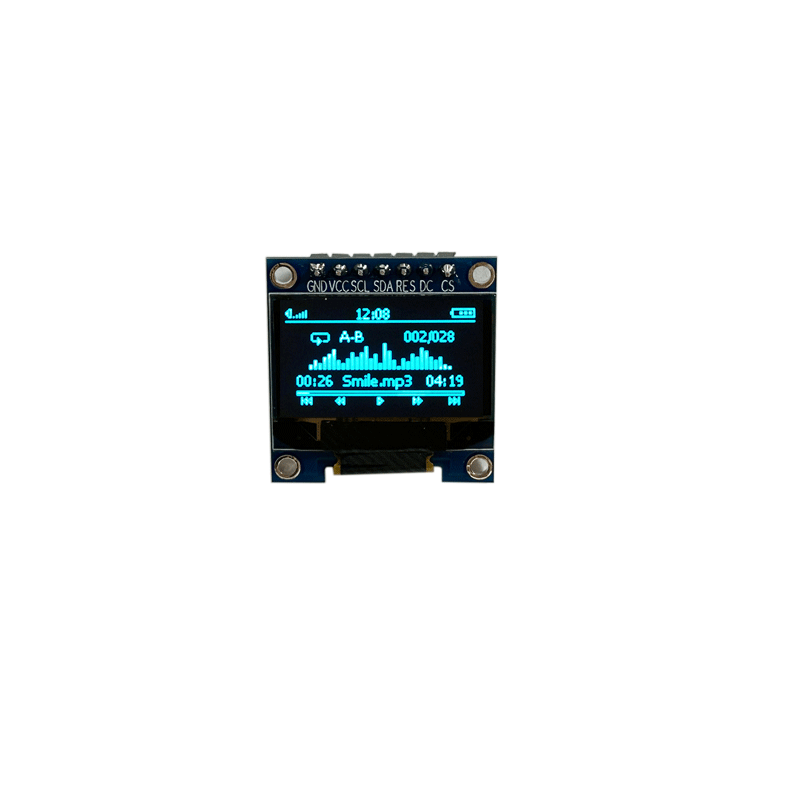

OMódulo de exibição PM OLED de 0,96 polegadas SSD1306é um display compacto de diodo emissor de luz orgânico comumente usado em sistemas baseados em microcontroladores. Ao contrário dos LCDs tradicionais, a tecnologia OLED emite luz diretamente de cada pixel, eliminando a necessidade de retroiluminação. Isso resulta em contraste mais profundo, estrutura mais fina e ângulos de visão superiores.

O driver IC SSD1306 controla as operações em nível de pixel e gerencia a comunicação entre o microcontrolador e a matriz de exibição. Devido à sua simplicidade e eficiência, tornou-se uma escolha padrão em Arduino, ESP32, Raspberry Pi e outras plataformas embarcadas.

2. Arquitetura Interna e Princípio de Funcionamento

No centro do módulo está o controlador SSD1306, que lida com mapeamento de memória, exibe ciclos de atualização e interpretação de comandos. A exibição consiste em uma matriz de 128x64 pixels (normalmente), onde cada pixel é controlado de forma independente.

Ao contrário dos LCDs, os painéis OLED não requerem luz de fundo. Cada pixel emite sua própria luz quando a tensão é aplicada. Esta propriedade autoemissiva permite taxas de contraste extremamente altas e níveis de preto quase perfeitos.

• Sistema de emissão baseado em pixels
• RAM de exibição integrada (GDDRAM)
• Oscilador interno para controle de tempo
• Circuito de reforço de tensão integrado

3. Principais recursos e vantagens

A popularidade do módulo de display PM OLED SSD1306 de 0,96 polegadas vem de sua combinação de desempenho e simplicidade. Abaixo estão suas principais vantagens:

• Taxa de contraste ultra-alta (normalmente 2.000:1 ou superior)
• Amplo ângulo de visão de até 160°
• Consumo de energia muito baixo no modo de exibição estático
• Não há necessidade de sistema de luz de fundo
• Tempo de resposta rápido adequado para animações
• Pegada de PCB compacta para dispositivos com espaço limitado

Esses recursos o tornam especialmente adequado para sistemas alimentados por bateria e eletrônicos portáteis onde a eficiência energética é crítica.

4. Especificações técnicas explicadas

A compreensão das especificações técnicas ajuda os engenheiros a escolher a configuração de exibição correta para os requisitos do projeto.

Estas especificações destacam sua compatibilidade com a maioria dos ecossistemas de microcontroladores sem exigir complexidade adicional de regulação de energia.

5. Como integrar o módulo OLED SSD1306

A integração é uma das vantagens mais fortes deste módulo. Até mesmo os iniciantes podem implementá-lo em etapas simples.

• Etapa 1: Conecte os pinos VCC e GND corretamente
• Passo 2: Escolha o protocolo de comunicação (I2C é o mais comum)
• Etapa 3: Instale a biblioteca SSD1306 na plataforma do microcontrolador
• Etapa 4: inicializar a exibição no firmware
• Etapa 5: enviar dados gráficos ou de texto para o buffer de tela

Como o módulo já inclui a maioria dos componentes necessários, não são necessários circuitos de driver externos.

6. Interfaces de comunicação (I2C vs SPI)

O SSD1306 suporta comunicação I2C e SPI, cada uma com vantagens exclusivas.

O I2C é amplamente utilizado devido à sua simplicidade, necessitando apenas de duas linhas de dados (SDA e SCL). Isso reduz a complexidade da fiação, tornando-o ideal para sistemas embarcados compactos.

O SPI, por outro lado, oferece taxas de transferência de dados mais rápidas e é preferido em aplicações que envolvem animações ou atualizações frequentes de tela.

• I2C:Fiação mínima, velocidade mais baixa, ideal para sensores e displays simples
• SPI:Atualização mais rápida, mais pinos necessários, melhor para sistemas com muitos gráficos

7. Consumo e eficiência de energia

Uma das vantagens mais importantes da tecnologia OLED é a sua eficiência energética. O módulo de exibição OLED PM de 0,96 polegadas SSD1306 consome energia apenas quando os pixels estão acesos. Pixels pretos praticamente não requerem energia.

Isso o torna particularmente útil em:

• Dispositivos IoT alimentados por bateria
• Eletrônicos vestíveis
• Ferramentas de medição portáteis

No entanto, a exibição contínua de telas totalmente brancas aumentará significativamente o uso de energia, portanto, um design de interface de usuário otimizado é essencial.

8. Problemas comuns e solução de problemas

Embora o módulo seja confiável, os usuários podem encontrar problemas de integração. Abaixo estão problemas e soluções comuns:

• Tela em branco:Verifique o endereço I2C e as conexões de fiação
• Exibição tremeluzente:Garanta uma fonte de alimentação estável
• Saída incorreta:Verifique a configuração da biblioteca e as configurações de resolução
• Baixo brilho:Ajustar as configurações de contraste do software

A maioria dos problemas está relacionada ao software e não a defeitos de hardware.

9. Comparação entre OLED e LCD

10. Cenários de aplicação do mundo real

A versatilidade do módulo de display OLED PM de 0,96 polegadas SSD1306 o torna adequado para uma ampla gama de indústrias e aplicações.

• Controladores domésticos inteligentes
• Dispositivos de fitness vestíveis
• Visores de sensores industriais
• Projetos DIY Arduino
• Sistemas de monitoramento médico portátil
• Sistemas de gerenciamento de bateria

Seu tamanho compacto e clareza permitem que os desenvolvedores integrem interfaces de usuário significativas, mesmo em dispositivos muito pequenos.

11. Considerações de projeto para engenheiros

Ao projetar com este módulo, os engenheiros devem considerar a estabilidade elétrica, a otimização da interface do usuário e as condições térmicas.

• Evite o brilho contínuo da tela inteira para prolongar a vida útil
• Use resistores pull-up adequados para comunicação I2C
• Garanta a compatibilidade de tensão com os níveis lógicos do microcontrolador
• Otimize as atualizações do quadro para reduzir o uso de energia

Boas práticas de design melhoram significativamente o desempenho e a durabilidade.

12. Perguntas frequentes

Q1: O SSD1306 pode exibir cores?
Não, é uma tela monocromática (geralmente variantes branca, azul ou amarela).

Q2: É compatível com Arduino?
Sim, é amplamente compatível com várias bibliotecas de código aberto.

Q3: Requer luz de fundo?
Não, a tecnologia OLED é autoemissiva.

Q4: Qual é a vida útil do módulo?
Normalmente dezenas de milhares de horas, dependendo dos padrões de uso.

Q5: Pode exibir animações?
Sim, mas a interface SPI é recomendada para um desempenho mais suave.

Conclusão

O módulo de display OLED PM de 0,96 polegadas SSD1306 continua sendo uma das soluções de display mais práticas e eficientes para sistemas eletrônicos compactos. Sua combinação de alto contraste, baixo consumo de energia e integração simples o torna a escolha preferida para engenheiros e desenvolvedores em vários setores.

Desde o desenvolvimento de protótipos até produtos comerciais incorporados, este módulo oferece um equilíbrio entre desempenho e preço acessível que é difícil de igualar.
