Qual é a diferença entre display de toque resistivo e display de toque capacitivo?

No mundo digital de hoje, as telas sensíveis ao toque têm permeado todos os aspectos de nossas vidas, desde os smartphones em nossos bolsos até os equipamentos de controle industrial nas oficinas das fábricas. Em comparação com monitores LCD normais, a tela LCD TFT pode fornecer imagens e textos muito nítidos e tem um tempo de resposta mais curto. A crescente aplicação de displays LCD TFT trouxe melhores efeitos visuais aos produtos. Para oMódulo de exibição TFT, existem dois tipos de toque: Display de toque resistivo e Display de toque capacitivo.

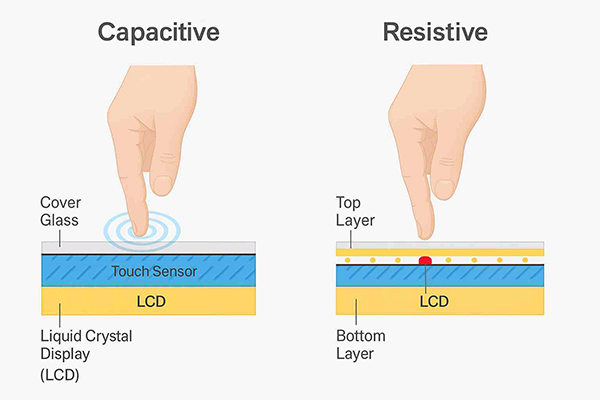

O que é uma tela sensível ao toque resistiva?

Duas camadas de filmes condutores de ITO, com pequenos pontos isolantes entre elas, não se tocam normalmente; quando pressionados, os filmes superior e inferior se tocam, formando um circuito condutor. O controlador calcula as coordenadas de pressão com base na tensão XY. As telas sensíveis ao toque resistivas vêm em várias variantes, como quatro fios, cinco fios e oito fios. Os números representam o número de componentes do circuito conectados ao controlador. Dentre elas, a tela resistiva de quatro fios é a solução mais comum e econômica, enquanto a tela resistiva de cinco fios proporciona maior durabilidade e precisão através do projeto de uma tensão constante na camada inferior.

A estrutura típica de telas sensíveis ao toque resistivas consiste em: uma camada inferior feita de vidro ou substrato de vidro orgânico, sobre a qual uma camada condutora transparente (geralmente óxido de índio e estanho ITO) é revestida, uma camada intermediária e uma camada superior de revestimento de resina multicamadas, com a superfície externa tratada por meio de endurecimento.

O que é uma tela de toque capacitiva?

A camada superficial da tela possui uma camada condutora de capacitor ITO. O corpo humano tem uma corrente biológica fraca. Quando um dedo o toca, o corpo humano e os eletrodos da tela formam um capacitor de acoplamento. Os quatro eletrodos de canto capturam a diferença de corrente para calcular o ponto de contato.

A estrutura básica de uma tela de toque capacitiva consiste em um painel de vidro composto de quatro camadas. A camada mais externa é um vidro protetor quimicamente ou fisicamente reforçado (com uma dureza de 6H, 7H, 8H ou superior), e a superfície interna e a intercamada do vidro são revestidas, cada uma, com uma camada condutora ITO.

Tabela de comparação de recursos principais

Vantagens das telas resistivas

1. Pode ser operado por qualquer objeto. Adequado para cenários industriais com luvas de proteção ou luvas de borracha.

2. Precisão de posicionamento extremamente alta, adequada para caixas registradoras, equipamentos industriais e instrumentos de desenho.

3. Não tem medo de umidade ou leve vapor de água. A escolha preferida para equipamentos industriais externos.

4. Baixo preço, driver simples e baixo consumo de energia.

Desvantagens das telas resistivas

1. Requer pressão forte, resultando em má experiência de operação

2. A superfície do filme é propensa a arranhões e funcionará mal após pressão prolongada

3. Não suporta gestos com vários dedos e não pode aumentar ou diminuir o zoom

4. Má transmissão de luz, resultando em tela embaçada

Vantagens da tela de toque capacitiva

1. Operação de toque suave com uma sensação agradável, suportando gestos multiponto

2. Superfície de vidro temperado anti-riscos, durável e resistente a arranhões

3. Tela transparente com melhor percepção de cores

4. Sem desgaste por pressão física, vida útil mais longa para dispositivos digitais domésticos

Desvantagens das telas capacitivas

1. Só pode ser usado com as mãos desprotegidas ou com uma caneta capacitiva dedicada. Luvas comuns impedem o uso.

2. Água ou condensação causarão movimentos erráticos e toques acidentais.

3. Baixas temperaturas e manchas espessas de óleo reduzirão significativamente a sensibilidade.

4. Mais caro e instável em ambientes industriais úmidos.

Aplicações

Aplicações típicas de telas sensíveis ao toque resistivas

As telas sensíveis ao toque resistivas, com baixo custo, entrada flexível e fortes recursos anti-interferência, continuam sendo a escolha preferida nos seguintes cenários:

Equipamento de controle industrial: O ambiente da fábrica está sujeito a poeira, contaminação por óleo e interferência eletromagnética, e os operadores geralmente usam luvas.

Sistemas de caixa registradora POS: exigem assinaturas de caneta e operação com luvas

Equipamento médico: Altos requisitos de confiabilidade e limpeza higiênica

Sistemas de navegação automotiva: os motoristas podem operar com luvas

Terminais de consulta pública: como máquinas de autoatendimento, caixas eletrônicos, etc.

Equipamento externo: Exposto a ambientes agressivos, como poeira e umidade

Aplicações típicas de telas sensíveis ao toque capacitivas

As telas sensíveis ao toque capacitivas, com suas vantagens de toque multiponto, alta sensibilidade e excelente qualidade de exibição, dominam os seguintes cenários:

Smartphones e tablets: exigindo operações gestuais suaves e experiências de toque multiponto

Eletrônicos de consumo: eletrodomésticos inteligentes, dispositivos vestíveis

Interfaces homem-máquina de última geração: dispositivos que exigem experiências de interação modernas

Equipamentos médicos: cenários que exigem entrada rápida e intuitiva

Telas sensíveis ao toque: aplicações com altos requisitos de efeitos de exibição

Tendências de Desenvolvimento Futuro

Telas sensíveis ao toque capacitivas, com seu controle de toque multiponto, alta sensibilidade e excelentes efeitos de exibição, tornaram-se a tecnologia dominante no mercado de eletrônicos de consumo. No entanto,telas sensíveis ao toque resistivascontinuam a manter uma posição insubstituível em domínios específicos, como o controlo industrial, o equipamento médico e as instalações públicas.

Nos últimos anos, o desenvolvimento tecnológico tem apresentado uma tendência de integração e otimização. Os displays TFT capacitivos de nível industrial estão gradualmente superando as deficiências tradicionais, como interferência eletromagnética, névoa de água e operação com luvas, por meio de algoritmos de controle de toque desenvolvidos pela própria empresa e otimização baseada em cenários. Ao mesmo tempo, as telas TFT resistivas também melhoram a durabilidade e a precisão por meio de melhorias de materiais e processos.
