Qual é a diferença entre um monitor de porta serial e um monitor TFT padrão?

No projeto de sistemas embarcados, automação industrial, eletrônicos de consumo e telas servem como o principal componente da interface homem-máquina (HMI). Os engenheiros e desenvolvedores de produtos frequentemente enfrentam uma decisão crítica: escolher entre um display de porta serial e um display padrãoVisor TFT. Embora ambos forneçam resultados visuais para dispositivos eletrônicos, seus mecanismos operacionais internos, interfaces de hardware, consumo de recursos, dificuldade de desenvolvimento e cenários de aplicação diferem drasticamente.

O que é um monitor de porta serial?

Um display de porta serial - geralmente chamado de "display serial inteligente", "HMI serial" ou "display UART TFT" - é um módulo independente que integra um painel LCD TFT com um controlador gráfico dedicado, memória buffer de quadros e uma interface de comunicação serial. Esses módulos funcionam como subsistemas de exibição completos, processando comandos gráficos recebidos por meio de uma conexão serial sem sobrecarregar o microcontrolador host. Eles suportam protocolos seriais convencionais, incluindo UART, SPI e I2C, permitindo a transmissão de dados e instruções através de apenas alguns fios de sinal.

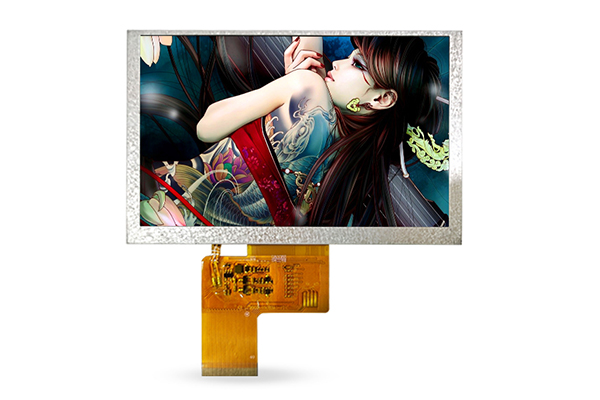

O que é um display TFT padrão?

Um display TFT (Thin Film Transistor) padrão é uma tela pura de hardware baseada na tradicional tecnologia de imagem TFT LCD. É um componente de exibição não inteligente, sem um sistema de controle independente ou firmware de driver integrado. PadrãoTelas TFTconfie inteiramente em controladores principais externos para concluir todo o trabalho relacionado à exibição, incluindo cálculo de dados de pixel, armazenamento de buffer de quadros, atualização de tela e calibração de cores.

Principais diferenças técnicas entre a exibição da porta serial e a exibição TFT padrão

As lacunas técnicas entre os dois tipos de display abrangem interfaces de hardware, ocupação de recursos do controlador, dificuldade de condução, eficiência de transmissão e estabilidade do sistema. Estas diferenças técnicas são a base central para a seleção de projetos e afetam diretamente os ciclos de desenvolvimento de produtos e o desempenho operacional.

1. Interface de hardware e complexidade de fiação

Os monitores de porta serial apresentam fiação de hardware extremamente simplificada, o que é uma de suas vantagens mais importantes. A maioria dos módulos de exibição serial requer apenas 3 a 4 fios para operação normal: fonte de alimentação, fio terra e fios de sinal de comunicação serial. Os monitores seriais baseados em UART precisam apenas de pinos TX e RX para transmissão de dados; Os displays seriais SPI e I2C também completam a comunicação por meio de um número mínimo de pinos. Essa contagem ultrabaixa de pinos reduz bastante a dificuldade de layout da PCB, economiza espaço na placa e evita problemas complexos de roteamento de fiação.

2. Ocupação de recursos do controlador principal

Os monitores de porta serial são projetados para baixo consumo de energia e baixa ocupação de recursos. Como o módulo de exibição integra uma unidade de processamento gráfico independente e um buffer de quadros, todo o trabalho de renderização de pixels, cache de dados e atualização de tela é concluído pelo próprio chip do monitor. O MCU host só precisa enviar comandos de controle simples em baixa frequência, quase sem ocupação de recursos da CPU.

Os monitores TFT padrão consomem enormes recursos do controlador principal. Sem recursos independentes de cache e processamento, todos os dados do quadro devem ser calculados, armazenados e gerados pelo processador host. O controlador principal precisa atualizar continuamente os dados de pixel, ocupar RAM de grande capacidade para armazenamento de buffer de quadros e manter a saída de sinal de alta frequência.

3. Impulsionando a dificuldade e o ciclo de desenvolvimento

O limite de desenvolvimento de exibições de portas seriais é extremamente baixo. Os fabricantes fornecem protocolos de comunicação serial completos e maduros, conjuntos de comandos universais e ferramentas de suporte para depuração de computadores superiores. Os desenvolvedores não precisam entender os princípios subjacentes de condução do LCD, a lógica de temporização de pixels ou os algoritmos de renderização de gráficos. Eles só precisam chamar comandos seriais simples para realizar funções como exibição de texto, troca de imagem, reprodução de animação e controle de toque.

PadrãoTelas TFTexigem capacidades de desenvolvimento profissionais integradas e ciclos de desenvolvimento mais longos. Os desenvolvedores precisam escrever o código do driver subjacente do zero, configurar parâmetros de tempo de tela, depurar calibração de cores, construir lógica de gerenciamento de buffer de quadros e otimizar a fluência de atualização de tela. Diferentes tamanhos e modelos de telas TFT têm diferentes parâmetros de tempo e requisitos de driver, resultando em baixa compatibilidade.

4. Velocidade de transmissão de dados e desempenho de atualização

Limitada pela largura de banda do protocolo de comunicação serial, a taxa de atualização e a velocidade de transmissão de dados dos displays da porta serial são relativamente baixas. Os monitores seriais UART têm a largura de banda mais baixa, adequada para exibição estática e cenários de atualização de baixa frequência; Os monitores seriais SPI melhoraram a velocidade, mas ainda não suportam atualização em tempo real em tela cheia de alta definição.

Os monitores TFT padrão adotam interfaces MIPI/RGB paralelas ou de alta velocidade com largura de banda de transmissão de dados ultra-alta, suportando atualização de tela de alta resolução e alta taxa de quadros. Eles podem exibir suavemente imagens de alta definição 1080P, vídeos dinâmicos e efeitos de animação complexos sem gagueira.

5. Estabilidade do Sistema

Os monitores de porta serial possuem excelente estabilidade de sistema. O design integrado do módulo de exibição reduz links de circuitos externos e a fiação serial simples evita efetivamente interferência de sinal e problemas de falha de linha causados ​​por fiação paralela complexa.

Os monitores TFT padrão têm estabilidade de sistema relativamente baixa. Linhas de sinal paralelas complexas são suscetíveis a interferência eletromagnética externa, resultando em oscilação da tela, distorção de cores e ruído de floco de neve.

PadrãoTelas TFToferecem desempenho máximo, flexibilidade de resolução e controle de nível de pixel ao custo de maior complexidade de desenvolvimento, maior contagem de pinos e maiores demandas no processador host. Eles são a escolha certa para aplicações de alto desempenho, requisitos gráficos personalizados e projetos onde todos os aspectos da tela devem ser rigorosamente controlados.

Os monitores de porta serial priorizam a facilidade de uso, o desenvolvimento rápido e o consumo mínimo de recursos do host ao custo de largura de banda reduzida e limitações de resolução. Eles se destacam em aplicações HMI industriais, prototipagem, sistemas com recursos limitados e projetos onde o tempo de colocação no mercado

é crítico.
