Qual é a vantagem da interface SPI e IIC para display LCD gráfico?

No design moderno de sistemas embarcados, controle industrial, equipamentos domésticos inteligentes e produtos eletrônicos vestíveis,módulos de display lcd gráficotornaram-se portadores indispensáveis ​​de interação humano-computador. Entre todas as interfaces de exibição convencionais, SPI e IIC são as duas soluções mais amplamente adotadas para telas LCD de matriz de pontos, dominando o mercado de telas LCD de pequeno e médio porte devido às suas vantagens estruturais exclusivas, desempenho estável e excelente compatibilidade. A seleção de uma interface adequada para um display de interface IIC ou display SPI determina diretamente a velocidade de resposta do equipamento, o consumo de energia, a dificuldade de layout do PCB e a vida útil geral.

Os monitores LCD gráficos diferem das telas LCD de segmento porque suportam pontos arbitrários de pixels, renderização gráfica personalizada, rolagem dinâmica de texto e exibição de interface multicamadas, apresentando requisitos mais elevados para eficiência de transmissão de interface e estabilidade de sinal. Em contraste, as interfaces seriais SPI e IIC simplificam o projeto de fiação, otimizam os protocolos de transmissão e atendem perfeitamente às demandas de baixo custo, alta estabilidade e design compacto dos produtos terminais convencionais, tornando-se as interfaces preferidas para os atuais produtos convencionais.displays LCD de matriz de pontos.

Características básicas da interface SPI (exibição SPI)

SPI (Serial Peripheral Interface) é uma interface de comunicação serial síncrona de alta velocidade, um protocolo de transmissão full-duplex estruturado mestre-escravo e a interface principal principal de produtos de exibição SPI de alto desempenho. A interface SPI padrão para telas LCD de matriz de pontos adota uma estrutura de 4 fios, incluindo SCLK (sinal de clock), MOSI (transmissão de dados), CS (seleção de chip) e DC (seleção de dados/comando). Alguns projetos simplificados de SPI de 3 fios integram sinais DC em linhas de dados, reduzindo ainda mais a contagem de pinos e mantendo recursos de transmissão de alta velocidade.

Características básicas da interface IIC (exibição da interface IIC)

IIC (Circuito Interintegrado) é uma interface de barramento serial síncrono half-duplex com estrutura ultra-simplificada de 2 fios, composta por SCL (linha de clock) e SDA (linha de dados). Como uma interface de barramento para vários dispositivos, um barramento IIC pode montar vários módulos de exibição e dispositivos sensores com endereços diferentes, o que é a principal vantagem dos produtos de exibição de interface IIC em sistemas integrados para vários dispositivos.

As vantagens da interface SPI para display LCD gráfico SPI

1. Velocidade de transmissão ultra-alta, sem atraso de exibição dinâmico

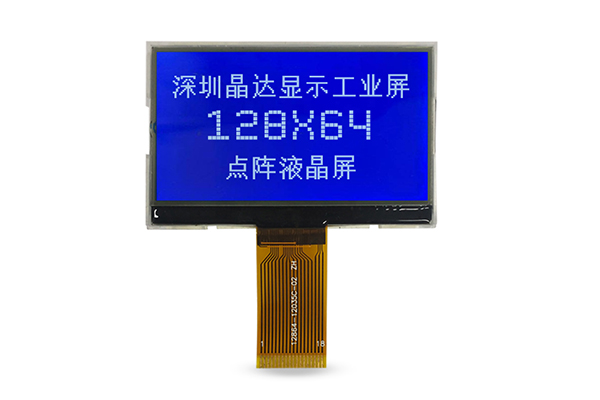

A maior vantagem da interface SPI está em sua frequência de clock ultra-alta e zero sobrecarga de protocolo. Diferente do mecanismo de verificação de endereço e espera de resposta da interface IIC, o SPI adota um modo de transmissão em rajada contínua, com frequência de clock máxima de até 80 MHz. Para formatos convencionais 128x64, 160x128, 240x320displays LCD de matriz de pontos, a interface SPI pode concluir a atualização de dados em tela inteira dentro de 1 a 5 ms.

2. Forte desempenho anti-interferência, adequado para cenários industriais

Nosso display LCD gráfico de nível industrial com interface SPI adota saída de sinal de acionamento push-pull, com forte capacidade anti-interferência de sinal e transmissão estável em ambientes eletromagnéticos de alto ruído, como oficinas industriais e equipamentos de energia. Comparado com a estrutura de drenagem aberta da interface IIC, o sinal SPI tem capacidade de condução mais forte, distância de transmissão efetiva mais longa e não é propenso a distorção de sinal ou perda de dados.

3. Projeto de fiação flexível, equilíbrio entre desempenho e integração

A interface SPI padrão de 4 fios e a interface SPI simplificada de 3 fios mantêm um design de baixa contagem de pinos, muito menos do que as interfaces LCD paralelas tradicionais. Ao mesmo tempo que mantém o desempenho de transmissão de alta velocidade, evita o problema de ocupação excessiva de recursos GPIO. Para sistemas embarcados com pinos de microcomputador de chip único limitados, mas com altos requisitos de desempenho de exibição, os módulos de exibição SPI podem equilibrar perfeitamente o custo de hardware e o efeito de exibição.

4. Ocupação de pinos ultrabaixa, simplificando bastante o design de PCB

A interface IIC precisa apenas de duas linhas de sinal (SCL, SDA) para completar a transmissão dos dados de exibição, que é a contagem de pinos mais baixa entre todas as interfaces de exibição convencionais. Para dispositivos ultraminiaturizados, como dispositivos vestíveis, sensores inteligentes e eletrodomésticos em miniatura com recursos GPIO extremamente limitados, os módulos de exibição de interface IIC podem economizar um grande número de pinos de microcomputador de chip único, evitando a necessidade de expandir chips periféricos devido a pinos insuficientes.

As interfaces SPI e IIC são soluções básicas de transmissão serial para produtos modernos de display LCD gráfico de matriz de pontos, com suas próprias vantagens insubstituíveis. Os módulos de display SPI contam com transmissão de alta velocidade, forte anti-interferência e excelente desempenho de display dinâmico, tornando-se a escolha preferida para cenários industriais de alto desempenho e display dinâmico. Os produtos de exibição de interface IIC aproveitam a fiação ultrassimples, baixo consumo de energia e forte capacidade de expansão, dominando cenários de aplicativos miniaturizados, de baixo consumo de energia e integrados a vários dispositivos.
