Quais fatores influenciam o consumo de energia de monitores LCD monocromáticos?

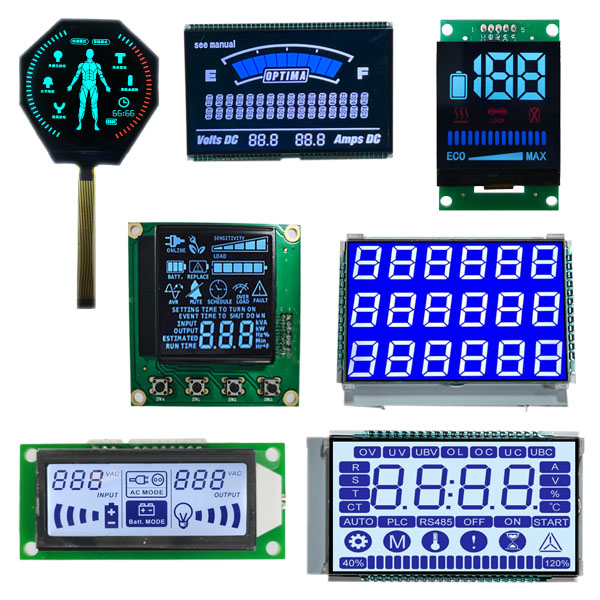

Telas LCD monocromáticashá muito tempo são a espinha dorsal dos dispositivos eletrônicos de baixo consumo de energia nos setores industrial, comercial e de consumo. Para os painéis LCD coloridos TFT que exigem filtragem de cores complexa e sistemas de retroiluminação de alta potência, os monitores de cristal líquido monocromáticos oferecem saída visual simples e de alto contraste com sobrecarga mínima de energia. Sua excepcional eficiência energética os torna a escolha preferida para dispositivos operados por bateria, incluindo medidores industriais, dispositivos vestíveis, sensores domésticos inteligentes, equipamentos médicos portáteis e assim por diante.
Os monitores LCD monocromáticos continuam sendo uma das tecnologias de exibição com maior eficiência energética disponíveis atualmente. Numa era em que a duração da bateria e os orçamentos de energia dominam as decisões de design de produtos, compreender exactamente o que impulsiona o consumo de energia destes ecrãs não é apenas um exercício académico – é uma consideração crítica de engenharia que pode fazer ou quebrar um dispositivo portátil.
1. Especificações de projeto estrutural do painel LCD
O design estrutural inerente de um painel LCD monocromático é o determinante fundamental de seu consumo de energia básico. Cada componente principal do painel, desde as dimensões físicas até o modo de exibição e o tipo de matriz, molda diretamente suas características de uso de energia. Mesmo com circuitos de acionamento e ambientes operacionais idênticos, módulos LCD monocromáticos estruturalmente diferentes podem apresentar lacunas de consumo de energia de várias vezes.
1.1 Tamanho da tela e densidade de pixels
O tamanho da tela é um dos fatores mais intuitivos que afetam o consumo de energia do LCD monocromático. Em produtos LCD monocromáticos padrão, o consumo de energia está positivamente correlacionado com a área efetiva de exibição. Painéis maiores requerem mais pixels de cristal líquido, fiação de eletrodo mais transparente e áreas de cobertura de sinal mais amplas, o que aumenta a carga capacitiva básica e a perda de energia estática. Para monitores LCD monocromáticos do tipo segmento amplamente usados em temporizadores e medidores, painéis de tamanho pequeno com menos de 2 polegadas normalmente consomem apenas 1–5mW de potência ativa, enquanto monitores LCD gráficos monocromáticos de tamanho médio de 3–5 polegadas geralmente consomem 10–30mW em condições normais de trabalho.
A densidade de pixels também desempenha um papel vital na regulação da potência. Tela LCD monocromática de alta resolução, como os modelos 128×64, 240×128 e 320×160, apresentam matrizes de pixels mais densas e circuitos de acionamento mais complexos. Cada unidade de pixel requer varredura de sinal independente e controle de tensão, aumentando a carga geral do circuito e o consumo dinâmico de energia. Em contraste, os LCDs de segmento de baixa resolução com padrões de exibição fixos têm estruturas de circuito mais simples e perda de energia muito menor, tornando-os ideais para cenários de espera com consumo de energia ultrabaixo.
1.2 Exibir modo óptico
As telas LCD monocromáticas são categorizadas em três modos ópticos principais: reflexivo, transmissivo e transfletivo, cada um com perfis de consumo de energia drasticamente diferentes. Esta classificação é a principal razão para a enorme diferença de potência entre os diferentes módulos de exibição monocromáticos.
1.3 Tipo de condução matricial
Os monitores LCD monocromáticos são divididos em tipos de matriz passiva (PM) e matriz ativa (AM), sendo a matriz passiva a principal opção para produtos monocromáticos de baixo consumo de energia. O display LCD de matriz passiva apresenta uma estrutura de eletrodo de grade cruzada simples, compartilhando eletrodos de linha e coluna para digitalização de pixels. Eles consomem energia apenas durante a troca de estado de pixel e mantêm o conteúdo da exibição com energia estática mínima, que é a principal razão para suas vantagens de baixo consumo de energia.
2. Configuração do sistema de luz de fundo
Para a maioria dos módulos de display LCD monocromático transmissivos e transfletivos, o sistema de luz de fundo é responsável por 70% a 90% do consumo total de energia. Ao contrário dos monitores LCD coloridos com retroiluminação RGB de alta potência, os LCDs monocromáticos usam principalmente retroiluminação LED monocromática, mas as diferenças na quantidade de retroiluminação, brilho, temperatura da cor e modo de condução determinam diretamente o consumo geral de energia do módulo. Otimizar a configuração da luz de fundo é a maneira mais eficaz de reduzir a perda de energia do LCD monocromático.
2.1 Quantidade e layout de LED de luz de fundo
O número de LEDs de retroiluminação integrados está linearmente relacionado ao consumo de energia. A tela LCD monocromática de tamanho pequeno geralmente adota designs de retroiluminação LED de 1–2 com baixa corrente de trabalho e baixa potência. Módulos de exibição de tamanho grande ou de alta uniformidade requerem de 4 a 6 ou até mais esferas de LED para eliminar cantos escuros e garantir brilho uniforme em tela cheia. Cada esfera de LED adicional aumenta a corrente operacional geral do sistema de retroiluminação, aumentando diretamente o consumo total de energia.
O layout da luz de fundo também afeta a eficiência energética. Projetos de luz de fundo montados na lateral comumente usados em módulos de display LCD monocromático fino conduzem luz através de placas guia de luz, com baixa perda de luz e consumo de energia relativamente baixo. Os layouts de luz de fundo com iluminação direta inferior têm maior eficiência de utilização de luz, mas exigem mais esferas de LED, resultando em maior consumo de energia sob o mesmo padrão de brilho.
2.2 Ajuste de brilho da luz de fundo
O brilho da luz de fundo é o fator ajustável mais flexível para o consumo de energia do LCD monocromático. O brilho da luz de fundo do LED é controlado pela corrente de acionamento - uma corrente mais alta corresponde a um brilho mais alto e a um consumo de energia mais alto. A maioria dos módulos LCD monocromáticos suporta escurecimento PWM (modulação por largura de pulso) ou escurecimento de tensão analógica. Sob brilho máximo, a luz de fundo funciona em corrente nominal com pico de consumo de energia; no modo de espera de baixo brilho, a corrente de acionamento cai drasticamente, reduzindo a perda de energia da luz de fundo em 60% a 80%.
A maioria dos dispositivos eletrônicos industriais e de consumo não precisa do brilho máximo da tela na operação diária. A redução adequada do brilho da luz de fundo com a premissa de garantir a legibilidade pode prolongar bastante a vida útil da bateria do dispositivo. Para cenários de espera de consumo de energia ultrabaixo, configurar a lógica de desligamento automático da luz de fundo quando a tela está estática pode eliminar ainda mais a perda de energia inválida.
2.3 Modo de funcionamento da luz de fundo
O modo de luz de fundo constantemente ativado leva a um alto consumo contínuo de energia, enquanto os modos de luz de fundo intermitente e baseado em gatilho economizam energia de maneira eficaz. Muitos dispositivos inteligentes adotam estratégias de indução do corpo humano, gatilho de chave ou luz de fundo de ligação do sensor de luz: a luz de fundo permanece desligada durante o modo de espera e só acende quando a operação do usuário é detectada, reduzindo drasticamente a perda de energia estática a longo prazo. Para dispositivos portáteis alimentados por bateria, esta otimização do modo de trabalho tem um efeito de economia de energia mais significativo do que o ajuste de parâmetros de hardware.
3. Circuito de condução e parâmetros do chip
O chip de acionamento e o sistema de circuito periférico são as principais unidades de controle da operação do LCD monocromático. Diferentes modelos de chips, tensões de acionamento, frequências de atualização e esquemas de design de circuitos afetam diretamente o consumo de energia dinâmica e estática durante a operação do display. Mesmo com o mesmo painel LCD, parâmetros de condução incompatíveis causarão desperdício de energia óbvio.
3.1 Modelo de chip de condução e eficiência energética
Chips de driver LCD monocromáticos especializados têm características distintas de consumo de energia. Os chips de exibição dedicados de baixa potência adotam uma arquitetura de circuito otimizada, suportando condução de baixa tensão e modo de suspensão, com corrente de espera ultrabaixa de apenas alguns microamperes. Em contraste, os esquemas de condução alternativos do MCU universal carecem de otimização de energia direcionada, com maior perda de energia estática e consumo de energia de varredura dinâmica.
3.2 Tensão Operacional e Tensão de Polarização
LCDs monocromáticos possuem faixas de tensão operacionais rigorosas. Dentro do intervalo de tensão nominal, a redução adequada da tensão de acionamento pode diminuir a perda de potência de excitação do pixel sem afetar a clareza da exibição. Tensão de acionamento excessivamente alta não só aumentará o consumo de energia, mas também causará fadiga molecular do cristal líquido, acelerando o envelhecimento da tela e causando oscilações na tela.
A tensão de polarização é outro parâmetro chave que afeta a estabilidade da potência. A configuração de tensão de polarização razoável garante rotação molecular de cristal líquido estável com acionamento de corrente mínimo. Configurações de tensão de polarização não razoáveis causarão vibrações moleculares repetidas e perda de corrente inválida, aumentando o consumo desnecessário de energia e reduzindo o contraste da tela.
3.3 Taxa de atualização da tela
A taxa de atualização determina a frequência de varredura de pixels de LCDs monocromáticos. Taxas de atualização mais altas significam varreduras de circuitos e trocas de sinais mais frequentes, levando a um maior consumo dinâmico de energia. Ao contrário das telas coloridas que exigem altas taxas de atualização para eliminar estroboscópios e manchas, a tela LCD monocromática apresenta conteúdo de exibição simples e baixa sensibilidade visual ao estroboscópio.
3.4 Modo de condução multiplexada
O display LCD monocromático geralmente usa tecnologia de acionamento de multiplexação para simplificar a fiação do circuito. Diferentes taxas de multiplexação (1/4 de serviço, 1/8 de serviço, 1/16 de serviço) afetam o consumo de energia e a qualidade da exibição. Uma taxa de multiplexação mais alta significa que mais pixels compartilham circuitos de varredura, reduzindo a quantidade de circuitos periféricos e a perda de energia estática. No entanto, uma taxa de multiplexação excessivamente alta aumentará a carga de varredura de ponto único, aumentando o consumo dinâmico de energia instantâneo. A correspondência razoável dos parâmetros de multiplexação de acordo com a resolução da tela é fundamental para equilibrar o consumo de energia e a estabilidade da exibição.
4. Exibir conteúdo e estado de funcionamento
Muitos profissionais ignoram que o consumo de energia do LCD monocromático varia de acordo com o conteúdo da tela em tempo real e o estado de funcionamento. O número de pixels acesos, a frequência de atualização da tela e o estado de espera produzem diferentes efeitos de perda de energia, que são detalhes cruciais para uma otimização de energia refinada.
Taxa de iluminação de 4.1 pixels
LCDs monocromáticos consomem energia ao direcionar pixels de cristal líquido para virar e exibir conteúdo. Quanto mais pixels estiverem acesos na tela, maior será a carga geral do circuito e o consumo dinâmico de energia. Um estado de exibição sólida em tela cheia tem o maior consumo de energia, enquanto uma tela em branco ou um estado de exibição com poucos pixels tem o menor consumo de energia.
4.2 Frequência de atualização da tela
Cada atualização de tela e atualização de conteúdo requer varredura de sinal e mudança de estado de pixel, acompanhada de perda instantânea de energia. Para dispositivos com conteúdo de exibição estático, como telas de parâmetros de instrumentos e exibições de tempo, atualizações desnecessárias frequentes gerarão continuamente consumo de energia inválido. Definir ciclos de atualização razoáveis de acordo com a frequência de alteração de dados (por exemplo, atualizar a cada 1–5 segundos para parâmetros de alteração lenta em vez de atualização em tempo real) pode reduzir efetivamente o consumo médio de energia.
4.3 Troca do modo de trabalho e de espera
Os módulos LCD monocromáticos têm diferenças óbvias de energia entre o modo de trabalho, o modo de espera com luz acesa e o modo de hibernação profunda. No modo de trabalho normal, a tela é atualizada continuamente com consumo máximo de energia; no modo standby, a tela mantém o conteúdo estático com a luz de fundo desligada, retendo apenas a perda de energia estática do chip; no modo de hibernação profunda, o chip do driver interrompe a maioria das operações do circuito, com o consumo de energia caindo para o nível mais baixo de microamperes.
5. Condições Ambientais de Operação
O ambiente operacional altera as características físicas dos materiais de cristal líquido e componentes do circuito, afetando indiretamente o consumo de energia do LCD monocromático. Temperatura, umidade e intensidade da luz ambiente regulam o estado de funcionamento e a perda de energia dos módulos de exibição, que não podem ser ignorados no projeto de dispositivos industriais e externos.
5.1 Temperatura Operacional
A temperatura é o fator ambiental mais influente no consumo de energia do LCD monocromático. A viscosidade do material de cristal líquido muda com a temperatura: baixas temperaturas aumentam a viscosidade do cristal líquido, retardando a rotação molecular e exigindo maior tensão de acionamento e maior tempo de varredura para garantir a exibição normal, o que aumenta o consumo de energia. As altas temperaturas reduzem a viscosidade do cristal líquido, diminuindo os requisitos de tensão de acionamento e reduzindo relativamente a perda de energia, mas temperaturas excessivamente altas acelerarão o envelhecimento dos componentes e causarão o aumento da corrente de fuga do circuito.
LCDs monocromáticos de nível industrial geralmente se adaptam a amplas faixas de temperatura de -20 ℃ a + 70 ℃. Em ambientes externos de baixa temperatura, muitos módulos precisam ativar circuitos de compensação de temperatura para manter a estabilidade do display, o que traz consumo adicional de energia. Para dispositivos que funcionam em cenários de temperaturas extremas, a margem de consumo de energia em baixas temperaturas deve ser reservada no projeto de energia.
Conclusão
O consumo de energia das telas LCD monocromáticas é um resultado sistemático da interação entre projeto estrutural, configuração da luz de fundo, parâmetros de condução, estado de funcionamento, condições ambientais e envelhecimento do hardware. Ao contrário da cognição do parâmetro de potência fixa na percepção tradicional, o consumo de energia do LCD monocromático tem forte capacidade de ajuste e dependência de cenário. Para designers de produtos eletrônicos e engenheiros de manutenção, esclarecer todos os fatores de influência não só conduz à seleção de módulos de exibição correspondentes e à redução de custos de hardware, mas também pode maximizar a vida útil da bateria e a estabilidade do dispositivo por meio de otimização refinada de energia.
Em dispositivos IoT de baixo consumo de energia, equipamentos de controle industrial e cenários de eletrônicos médicos portáteis, o controle razoável do consumo de energia do LCD monocromático pode melhorar muito a competitividade do mercado de produtos e a experiência do usuário. Com a atualização contínua da tecnologia de exibição de baixo consumo de energia, os esquemas de condução de LCD monocromático otimizados e os designs de hardware liberarão ainda mais o potencial de economia de energia, tornando esses monitores mais amplamente utilizados em dispositivos embarcados de baixíssimo consumo de energia.
