Como funciona um display LCD?

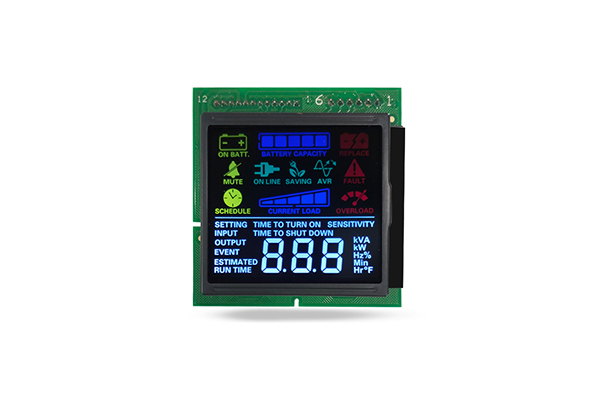

Nas modernas indústrias de eletrônicos de consumo,Visor LCDa tecnologia continua sendo uma das soluções de tela plana mais maduras, econômicas e amplamente aplicadas, após décadas de atualização iterativa. Desde equipamentos de controle industrial, instrumentação automotiva e eletrodomésticos até terminais comerciais e dispositivos eletrônicos portáteis, os produtos LCD cobrem cenários industriais de baixa potência e campos de exibição comercial de alta definição.

LCD é uma tecnologia de exibição passiva de modulação de luz baseada no efeito fotoelétrico de cristal líquido. A característica mais essencial do display LCD é que os próprios materiais de cristal líquido não podem emitir luz visível. Todas as imagens da tela, texto e alterações de cores são realizadas ajustando a transmitância da luz de fundo externa por meio das mudanças ordenadas no arranjo das moléculas de cristal líquido sob a ação do campo elétrico. Este modo de controle de luz passivo determina o baixo consumo de energia, alta estabilidade e longa vida útil dos monitores LCD e também constitui a diferença fundamental entre as tecnologias de display LCD e autoluminoso.

Estrutura dos componentes principais do sistema de display LCD padrão

O sistema completo de funcionamento do display LCD é composto por múltiplas camadas de peças estruturais ópticas e componentes de acionamento eletrônico. De baixo para cima, inclui principalmente unidade de luz de fundo, polarizador inferior, substrato de vidro com eletrodo ITO, camada de cristal líquido, camada de filtro colorido (somente LCD colorido), polarizador superior e placa de cobertura protetora.

Unidade de luz de fundo

Como um dispositivo de exibição passivo,Visor LCDdepende completamente da unidade de luz de fundo para fornecer uma fonte de luz visível estável e uniforme. A unidade de luz de fundo está localizada na parte inferior de toda a estrutura da tela, incluindo principalmente fonte de luz, placa guia de luz, placa difusora, filme reflexivo e filme de aumento de brilho. Os primeiros produtos LCD usavam lâmpadas fluorescentes de cátodo frio CCFL como fontes de luz, enquanto os produtos LCD convencionais modernos adotam soluções de retroiluminação LED, que têm as vantagens de menor consumo de energia, menor volume, maior vida útil e maior uniformidade luminosa.

Conjunto Polarizador

Os polarizadores são componentes ópticos essenciais que controlam a transmissão de luz e são divididos em polarizador inferior e polarizador superior, que são respectivamente fixados às superfícies externas dos substratos de vidro inferior e superior. A luz natural é uma luz não polarizada com vibração em múltiplas direções. O polarizador inferior pode filtrar toda a luz vibratória irregular e reter apenas a luz polarizada linearmente em uma única direção, fornecendo luz incidente padronizada para a camada de cristal líquido.

Os eixos ópticos dos polarizadores superior e inferior são definidos em um estado vertical cruzado no estado padrão, que é a estrutura óptica central para realizar o controle do interruptor de luz.

Camada de células de cristal líquido

A camada de célula de cristal líquido é a camada funcional central do display LCD, que é formada pela vedação de materiais de cristal líquido entre duas camadas de substratos de vidro transparente ultrafinos. Os lados internos dos dois substratos de vidro são revestidos com eletrodos condutores ITO transparentes e filmes de alinhamento. Os filmes de alinhamento podem limitar a direção do arranjo inicial das moléculas de cristal líquido, fazendo com que as moléculas de cristal líquido apresentem um arranjo torcido regular no estado livre de voltagem. O comumEstrutura de cristal líquido TN (Twisted Nematic)adotado pelos principais produtos LCD pode formar uma estrutura torcida de 90 graus de moléculas de cristal líquido entre os substratos superior e inferior, que é a estrutura de comutação óptica clássica dos displays LCD tradicionais.

Componentes de direção e controle

O ajuste preciso do arranjo das moléculas de cristal líquido não pode ser separado do acionamento preciso dos circuitos profissionais, que também é a parte eletrônica central doMódulo LCM. O sistema de acionamento inclui IC de acionamento, circuito de controle de tempo, circuito de varredura de linha e coluna e circuito de processamento de sinal. Cada unidade de pixel do painel LCD corresponde a um circuito de controle independente. Através da varredura de linhas e colunas, o sistema insere diferentes sinais de tensão em cada pixel em tempo real, realizando controle de brilho independente de cada pixel.

Mecanismo de trabalho completo do display LCD

O processo de trabalho do display LCDé um ciclo contínuo de geração de luz, polarização, modulação de campo elétrico, triagem de transmissão de luz e restauração de imagem. Todo o processo é totalmente baseado em alterações físicas fotoelétricas, sem reação química, portanto o processo de exibição possui alta estabilidade e repetibilidade. A seguir está uma análise aprofundada passo a passo do princípio de funcionamento do display LCD em combinação com características ópticas e elétricas.

Saída de fonte de luz e processamento de polarização

Primeiro, a fonte de luz LED da unidade de retroiluminação emite luz visível dispersa uniforme. Após ser homogeneizada e refletida pela placa guia de luz e pela placa difusora, uma fonte de luz de superfície estável é formada e atua no polarizador inferior. O polarizador inferior filtra a luz natural não polarizada e a converte em luz polarizada linearmente unidirecional. Neste momento, a luz tem uma única direção de vibração, estabelecendo as bases para a subsequente modulação de cristal líquido.

Estado livre de tensão: transmissão de luz e formação de pixels brilhantes

Quando nenhuma tensão de acionamento é aplicada ao eletrodo ITO de uma determinada unidade de pixel, as moléculas de cristal líquido na célula de cristal líquido mantêm o arranjo torcido inicial de 90 graus sob a restrição do filme de alinhamento. Quando a luz polarizada linearmente passa através da camada torcida de cristal líquido, a direção de polarização da luz será girada 90 graus em sincronia com o arranjo molecular. Após a rotação, a direção de polarização da luz é completamente consistente com o eixo óptico do polarizador superior, de modo que a luz pode penetrar suavemente no polarizador superior e na placa de proteção e, finalmente, apresentar um estado brilhante na tela.

Estado aplicado por tensão: bloqueio de luz e formação de pixels escuros

Quando o sistema insere uma tensão de acionamento específica no eletrodo de pixel, um campo elétrico é formado entre os substratos de vidro superior e inferior. Impulsionadas pela força do campo elétrico, as moléculas de cristal líquido torcidas irão gradualmente desviar e se organizar verticalmente ao longo da direção do campo elétrico. Neste momento, a estrutura torcida da camada de cristal líquido desaparece e as moléculas de cristal líquido perdem a capacidade de girar a direção de polarização da luz. A luz polarizada linearmente que passa pela camada de cristal líquido mantém a direção de vibração original, que é completamente perpendicular ao eixo óptico do polarizador superior. A luz fica completamente bloqueada e não consegue penetrar, e o pixel apresenta um estado de preto puro.
