Problemas comuns e dicas de solução de problemas para monitores LCD

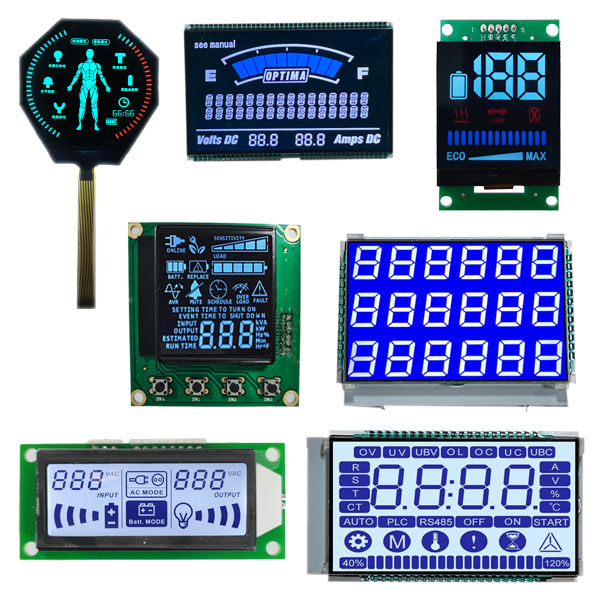

No controle industrial, equipamentos médicos, instrumentos de teste, eletrodomésticos e eletrônicos de consumo, o display LCD continua sendo uma das interfaces homem-máquina mais comuns. Quer se trate de uma tela de matriz gráfica ou de um display LCD monocromático, quaisquer problemas como ausência de exibição, falta de linhas, tremulação ou contraste anormal afetarão a experiência geral e a confiabilidade de todo o dispositivo.

1. Sem exibição, tela preta ou tela branca.

Uma tela preta geralmente está relacionada à fonte de alimentação, luz de fundo e inicialização; uma tela branca geralmente indica que a luz de fundo está ligada, mas o LCD não foi desviado ou não recebeu dados de imagem válidos. Para um módulo LCM, primeiro verifique VDD, VDDIO, VSS, pino de reinicialização e fonte de alimentação da luz de fundo. Se a luz de fundo não estiver acesa, concentre-se em verificar o circuito de reforço, o resistor limitador de corrente, a sequência de LEDs e o conector.

2. Linhas, caracteres ausentes e linhas quebradas

Os monitores LCD monocromáticos tendem a perder linhas. As possíveis causas incluem saída COM ou SEG anormal, conexão deficiente da faixa de zebra, adesivo condutor envelhecido, curto-circuito FPC e driver IC danificado. Para telas de driver multicanal, as configurações do resistor de polarização e do ciclo de trabalho também precisam ser verificadas. Se a posição da linha ausente for corrigida, geralmente é um problema com a conexão do hardware ou com o canal do driver; se a posição mudar, pode ser devido a temporização, interferência ou oscilação de energia.

3. Contraste insuficiente ou excessivo

O contraste anormal não indica necessariamente uma falha na tela. Fatores como VLCD, V0, tensão de polarização e compensação de temperatura podem afetar o efeito de exibição. É comum que o contraste doMódulo LCMtornar-se menos intenso em baixas temperaturas e tornar-se mais intenso em altas temperaturas. Se ocorrer em lotes, verifique o código de inicialização do IC do driver, dos resistores de polarização e dos circuitos de compensação de temperatura. Caso ocorra individualmente, verifique a soldagem e a consistência do painel de cristal líquido.

4. Flutuação, instabilidade, rolagem

A flutuação geralmente resulta de taxa de quadros instável, oscilação excessiva da fonte de alimentação, interferência de terra, conflito entre a frequência de luz de fundo PWM e a taxa de atualização. Se a fiação FPC do módulo LCM for muito longa e não blindada, também poderá ocorrer ruído. Primeiro, use um osciloscópio para observar VDD e sinais principais e, em seguida, verifique os registros de inicialização. Para display LCD monocromático, se houver instabilidade geral na tela, concentre-se em verificar a forma de onda COM e o driver de luz de fundo.

5. Artefatos de tela, caracteres distorcidos, cores anormais

Os monitores LCD coloridos geralmente apresentam artefatos na tela devido a problemas com linhas de dados, linhas de relógio, sinais de sincronização e parâmetros de tempo. Verifique as conexões do FPC, a oxidação do conector e os curtos de solda. Semonitores LCD monocromáticospossuem caracteres distorcidos, verifique o barramento de dados, as linhas de controle RS/CS/WR e garanta a inicialização adequada.

6. Brilho irregular, vinhetas e vazamento de luz

Problemas de luz de fundo são comuns em módulos LCM de entrada lateral. Desvios de montagem da placa guia de luz, filme de difusão e filme reflexivo, atenuação do brilho do LED ou acionamento de corrente constante inconsistente podem causar brilho irregular. O vazamento de luz está principalmente relacionado à ligação estrutural, deformação do invólucro e arranhões no polarizador. Paratelas LCD monocromáticas, a luz de fundo geralmente é mais simples, mas a lacuna entre a placa guia de luz e o vidro de cristal líquido ainda afeta a uniformidade.

7. Defeitos, Destaques, Manchas Escuras, Defeitos de Linha

Os pontos ruins são defeitos de fabricação no painel LCD e geralmente não podem ser reparados por software. Os destaques referem-se aos pixels que permanecem constantemente acesos, enquanto os pontos escuros referem-se aos pixels que não acendem. As linhas verticais ou horizontais geralmente estão relacionadas ao driver IC, à ligação COG e aos canais FPC. Se o defeito da linha mudar após pressionar, isso indica uma conexão ruim. Se não houver alteração após pressionar, pode ser que o IC do driver ou a fiação do vidro estejam danificados.

8. Sombras, imagens fantasmas, resíduos de imagem

A sombra é o fenômeno onde omoléculas de cristal líquido em um display LCDnão conseguem se recuperar totalmente após exibir uma imagem estática por um longo período. Reduzir o brilho da imagem estática, realizar inversão regular de cores e encurtar o ciclo de atualização pode aliviar esse problema. Se a tensão de acionamento do módulo LCM for assimétrica, também acelerará o aparecimento de sombras. Os monitores LCD monocromáticos são mais propensos a sombras ao exibir padrões fixos. Recomenda-se usar inversão alternativa ou limpeza de tela cronometrada.
