Uma breve introdução ao display OLED

O que é tela OLED?

OLED é um diodo emissor de luz orgânico, também conhecido como Display de Eletroluminescência Orgânica (OLED). Devido às suas características únicas, como autoiluminação, sem necessidade de luz de fundo, alta taxa de contraste, espessura fina, amplo ângulo de visão, velocidade de resposta rápida, adequação para painéis flexíveis, ampla faixa de temperatura operacional e estrutura e processo de fabricação mais simples, o OLED oferece qualidade de imagem muito melhor. Possui maior contraste (também conhecido como alta faixa dinâmica HDR) e um ângulo de visão mais amplo, tornando-o a escolha ideal para produtos eletrônicos de última geração.

A classificação do display OLED

1. Classificado por Método de Condução

OLED passivo (PM-OLED): Estrutura simples, adequada para cenários de exibição de tamanho pequeno e baixa densidade de informação;

OLED ativo (AM-OLED): Cada pixel é equipado com um transistor de filme fino (TFT) independente para controle, com resposta mais rápida, menor consumo de energia e capacidade de obter resolução mais alta. É a escolha técnica para produtos convencionais, como smartphones e televisores.

2. Classificado pela Tecnologia de Colorização

RGB OLED: Pixels de cores primárias vermelho, verde e azul emitem luz de forma independente, oferecendo a melhor expressão de cor e contraste. Porém, possui alta dificuldade e custo de fabricação, sendo utilizado principalmente em displays de pequeno porte;

WOLED: Usa uma camada emissora de luz branca combinada com filtros coloridos para obter uma exibição colorida. O processo é relativamente simples e a taxa de rendimento é alta, sendo usado principalmente em televisores de grande porte.

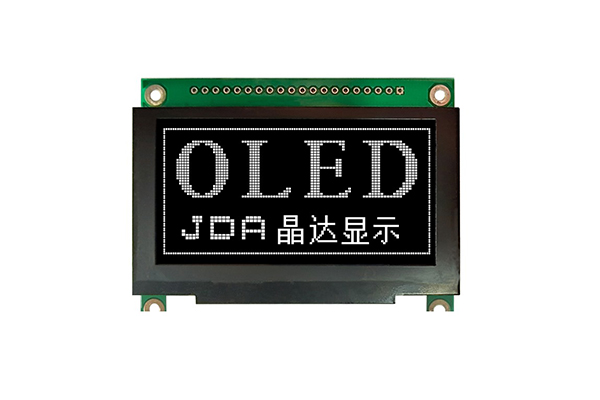

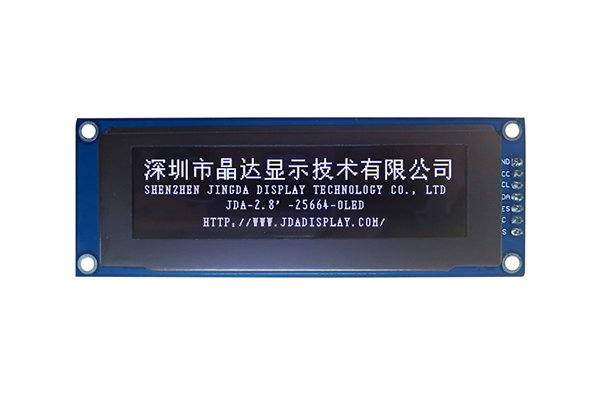

Recursos do produto do módulo de exibição OLED

1. Excelente desempenho visual

Com uma taxa de contraste de mais de 10.000:1, alta saturação de cores e bordas nítidas sem fantasmas para texto e ícones. A tecnologia autoluminosa garante excelente legibilidade mesmo sob luz forte ou escuridão total.

2. Arquitetura de consumo de energia ultrabaixo

A tensão de trabalho é de apenas 3,3V ou 5V. O consumo de energia para iluminação de tela cheia é de aproximadamente 25 mA (dependendo do número de pixels iluminados), e o consumo de energia no modo de espera pode ser tão baixo quanto o nível de microampères. Comparado com telas TFT ou LCD do mesmo tamanho, o consumo de energia é reduzido em aproximadamente 50%-70%, tornando-o extremamente adequado para dispositivos portáteis alimentados por bateria.

3. Ampla faixa de temperatura e confiabilidade

A faixa de temperatura de trabalho cobre -40°C a +85°C, e a temperatura de armazenamento pode atingir -40°C a +85°C. Possui excelente resistência às intempéries. O módulo integra um circuito boost internamente e apenas uma pequena quantidade de capacitores periféricos é necessária para uma operação estável, com capacidade antiestática atendendo aos padrões industriais.

4. Configuração de interface flexível

Ele fornece designs de pad compatíveis com interface I2C e interface SPI, permitindo aos usuários escolher com flexibilidade com base nos principais recursos de controle. Este módulo suporta plataformas convencionais como Arduino, STM32 e ESP32 e pode ser conectado diretamente ao ecossistema de código aberto existente, encurtando significativamente o ciclo de desenvolvimento.

Aplicações do módulo de exibição OLED

1. Eletrônicos de consumo

A tela OLED é a solução de exibição convencional para smartphones, tablets, laptops e televisores de última geração, oferecendo alta qualidade de imagem, amplos ângulos de visão e efeitos de exibição que economizam energia.

2. Dispositivos vestíveis

Smartwatches, monitores de saúde e outros dispositivos utilizam plenamente as vantagens da espessura do OLED, do baixo consumo de energia e da adaptabilidade flexível.

3. Exibição do veículo

O OLED é amplamente utilizado em painéis, consoles centrais e sistemas de entretenimento, adaptando-se ao complexo ambiente interno e fornecendo informações visuais claras.

4. Tela de visão próxima para VR/AR

OLED baseado em silício (Micro OLED) tornou-se a tecnologia de tela preferida para dispositivos de realidade aumentada e realidade virtual devido à sua alta resolução, resposta rápida e baixa latência.

5. Iluminação OLED

Os painéis de iluminação OLED são finos e flexíveis, capazes de emitir luz uniforme e suave. Eles são considerados fortes candidatos à próxima geração de tecnologia de iluminação.
