Qual é o princípio de funcionamento do display LCD de segmento?

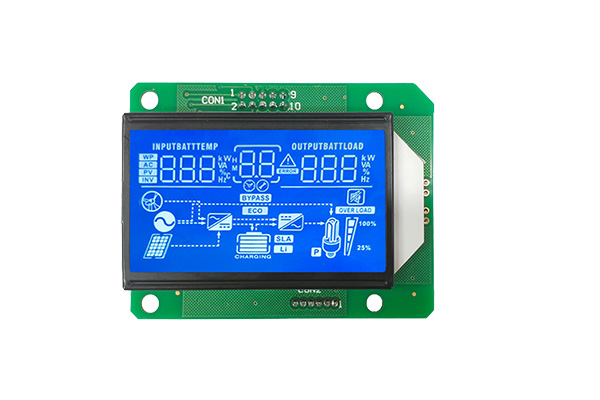

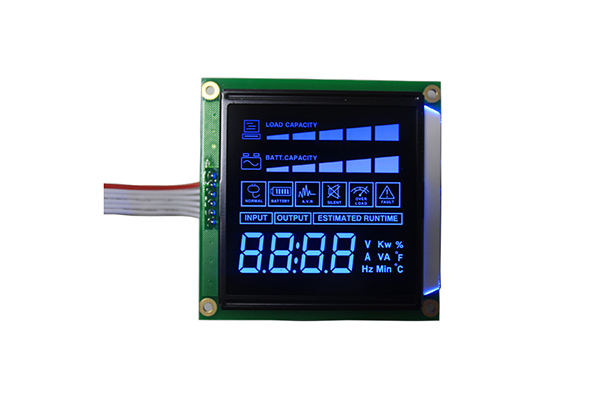

Otela LCD de segmentoé um tipo de display LCD usado para mostrar informações simples como números, letras e símbolos. Seus recursos incluem:

Conteúdo de exibição fixo:Cada pixel corresponde a um conteúdo de exibição fixo e não pode ser alterado à vontade.

Estrutura Simples:Composto por substratos de vidro superior e inferior, materiais de cristal líquido e eletrodos, com baixo custo.

Baixo consumo de energia:Requer apenas uma corrente fraca para acionar e tem consumo de energia extremamente baixo.

Amplamente aplicado:É frequentemente usado em produtos como instrumentos automotivos, balanças eletrônicas e relógios.

1. Estrutura Básica

O display LCD de segmento consiste principalmente nas seguintes partes:

1) Filmes polarizadores (um superior e um inferior): As direções de polarização desses dois filmes polarizadores são perpendiculares entre si (por exemplo, o filme superior está na direção vertical e o filme inferior está na direção horizontal).

2) Substrato de vidro (uma peça na parte superior e inferior): Transporta eletrodos ITO transparentes.

3) Eletrodo transparente:

A. Eletrodo comum: Localizado em um dos pedaços de vidro, é compartilhado por toda a tela.

B. Eletrodos de segmento: Localizados em outro pedaço de vidro, eles são gravados na forma fixa que queremos exibir, como cada traço do número “8”. Um caractere “8” geralmente é composto por 7 segmentos (7 eletrodos independentes).

4) Material de cristal líquido: Preenchido o pequeno espaço entre dois pedaços de vidro.

5) Painel/refletor de luz de fundo: Localizado na camada inferior, fornece a fonte de luz. A tela do código de segmento em si não emite luz e só pode ser vista através da retroiluminação ou do reflexo da luz ambiente.

2. Modo de unidade: unidade CA

O LCD não pode ser submetido a DC por muito tempo, caso contrário, danificará a estrutura do LCD.

Portanto, a exibição do código de segmento usa unidade CA (geralmente 1-100 Hz)

Os métodos de condução incluem:

A. Unidade estática: alto contraste, mas com vários pinos.

B. Unidade dinâmica (1/2, 1/3, 1/4 Duty, etc.): comumente usada, reduzindo o número de pinos.

Resumo dos Princípios

O princípio de funcionamento de um display LCD de segmento pode ser resumido da seguinte forma: controlando a tensão entre eletrodos (segmentos) de formato específico, o arranjo das moléculas de cristal líquido na área correspondente pode ser alterado, permitindo seletivamente a passagem da luz de fundo ou não, exibindo números, símbolos ou padrões fixos.

A tela de código de segmento é um display sem matriz de pontos que usa moléculas de cristal líquido para alterar o caminho óptico com tensão, aciona eletrodos específicos através de CA e exibe segmentos pretos correspondentes, formando assim números ou símbolos.
