Qual é a diferença entre a tela LCD gráfica e a tela LCD de segmento?
2025-11-12

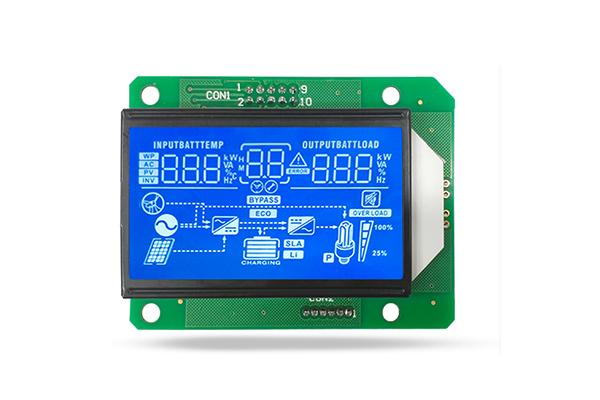

Visor LCD de segmento: LCD que exibe conteúdos fixos como números, símbolos, unidades, etc. através de “segmentos” pré-projetados. Cada 'segmento' é um eletrodo independente. Ele só pode ser usado para exibição simples de números e caracteres.
Visor LCD gráfico: Uma matriz composta por um grande número de pixels independentes (pontos) que podem exibir qualquer texto, gráfico ou imagem. Os pixels geralmente são controlados em uma maneira de condução de linha e coluna. Por exemplo, uma tela LCD de matriz de pontos de 128 x 64 possui 64 pontos na vertical e 128 pontos na horizontal, totalizando 128 x 64 pontos. Conforme mostrado na figura abaixo.
O princípio de exibição do display lcd de segmento e display lcd gráfico
| Item |
Visor LCD de segmento |
Visor LCD gráfico |
| Princípio |
A área condutora do segmento fixo aparece após ser eletrificado, por exemplo, ‘8’ é composto por 7 segmentos. |
Uma matriz de pixels formada pela intersecção de diversas linhas e colunas, cada ponto pode ser controlado individualmente. |
| Instrução |
O número de eletrodos de acionamento é pequeno |
É necessário um IC de driver de linha e coluna |
| Método de condução |
Unidade estática ou multiplexação simples |
Driver de varredura dinâmica de linhas e colunas |
Aplicações típicas
Display LCD de segmento: Balanças eletrônicas, relógios, calculadoras, painéis de eletrodomésticos, painéis de instrumentos
Display LCD gráfico: Equipamentos de controle industrial, equipamentos médicos, máquinas POS, instrumentos de medição, displays em veículos, interfaces de menu chinesas, etc.
Como escolher a exibição do segmento e a exibição gráfica?
Depende dos requisitos do seu projeto:
Selecionandoa tela LCD do código de segmento:
1. O conteúdo exibido é fixo e limitado (como números, algumas palavras ou ÍCONES).
2. Extremamente sensível aos custos e exigindo produção em larga escala.
3. Possui requisitos extremamente altos de consumo de energia e o dispositivo precisa ser alimentado pela bateria por um longo período.
4. Não há necessidade de exibir caracteres chineses ou gráficos complexos.
Selecionando a tela LCD gráfica:
1. É necessário exibir caracteres chineses, strings variáveis, gráficos dinâmicos ou animações
2. O conteúdo exibido precisa mudar frequentemente de acordo com as operações do usuário ou entradas externas
3. Existem requisitos para o apelo estético e a interatividade da interface UI.
Se você está procurando o display lcd de segmento e o display lcd de ponto gráfico para o seu projeto, entre em contato com a equipe da JDA. Bem-vindo a visitar nosso site oficial:www.jda-display.com
